5相ステッピングモーター製品ラインナップ

20mm角シリーズ0.72°ステップ

型式 ホールディング
トルク
巻線
抵抗
ロータ
イナーシャ
モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
01K-C513 0.013 6.1 1.9 30 50 20□
02K-C515 0.024 11.4 4 46.5 85

24mm角シリーズ0.72°ステップ

型式 ホールディング
トルク
巻線
抵抗
ロータ
イナーシャ
モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
02K-S523 0.018 1.1 4.2 30.5 70 24□
04K-S525 0.029 1.7 8.3 46.5 120

42mm角シリーズ0.72°ステップ

型式 ホールディング
トルク
巻線
抵抗
ロータ
イナーシャ
モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
1K-S543 0.13 1.7 35 33 200 42□
2K-S544 0.18 2.2 54 39 240
3K-S545 0.24 2.2 68 47 310

60mm角シリーズ0.72°ステップ

型式 ホールディング
トルク
巻線
抵抗
ロータ
イナーシャ
モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
4K-S564 0.46 2.6 175 48.5 500 60□
4K-M564 0.46 0.8 175 48.5 500
8K-S566 0.82 3.4 220 56.5 700
8K-M566 0.82 1.1 220 56.5 700
16K-M569 1.53 1.8 440 86.5 1.2k
16K-G569 1.53 0.65 440 86.5 1.2k

86mm角シリーズ0.72°ステップ

型式 ホールディング
トルク
巻線
抵抗
ロータ
イナーシャ
モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
21K-M596 2.14 1.76 900 64.5 1.8k 86□
21K-G596 2.14 0.57 900 64.5 1.8k
41K-M599 4.18 2.73 2k 96.5 3k
41K-G599 4.18 0.67 2k 96.5 3k
63K-G5913 6.43 0.85 3k 126.5 4k







トルク特性について

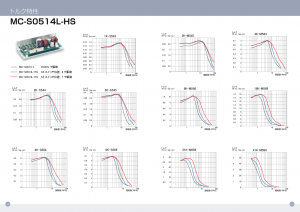

MC-S0514L-HS

△クリックでPDFファイルが閲覧できます。

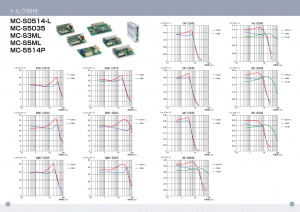

MC-S0514-L , MC-S5035 , MC-S3ML , MC-S5ML , MC-S5514P

△クリックでPDFファイルが閲覧できます。

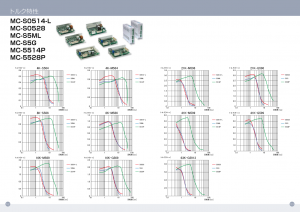

MC-S0514-L , MC-S0528 , MC-S5ML , MC-S5G , MC-5514P , MC-5528P

△クリックでPDFファイルが閲覧できます。
