製品名 |
入力電源 |
駆動方式 |
駆動電流 |
ＵＬ/ＣＥ |
備考 |
| MC-S0514L-HS |
ＤＣ２４Ｖ
|
マイクロ ステップ |
0.35Ａ/ 0.75Ａ/ 1.4Ａ |
－ | 高速・高トルク |
| MC-S0514L-Ｌ | ＣＥ | 1軸 小型 低価格 | |||
| MC-S0514-2Ｌ | ＣＥ | 2軸 小型 低価格 | |||
| MC-S0514-3Ｌ | ＣＥ | 3軸 小型 低価格 | |||
| MC-S0514-4Ｌ | ＣＥ | 4軸 小型 低価格 | |||
| MC-S5035 | 0.35Ａ | － | 薄型 | ||
| MC-S0514ZU | 0.35Ａ~1.4Ａ | ＣＥ | 高機能モデル | ||
| MC-S0528 | 0.75Ａ~2.8Ａ | － | 小型 | ||
| MC-S3ML |
フル／ハーフ ステップ |
0.12Ａ~0.35Ａ | － | 小型 | |
| MC-S5ML | 0.5Ａ~1.4Ａ | － | 薄型 | ||
| MC-S5G | 1.0~2.8Ａ | － | 小型 | ||
| MC-0503 | ＤＣ５Ｖ | マイクロ ステップ | 0.25Ａ | － | 低電圧駆動 |
| MC-5Ｍ | ＤＣ２４Ｖ | フル／ハーフ ステップ | 0.5Ａ~1.4Ａ | ＵＬ/ＣＥ | 小型 |
| MC-5514Ｔ |
ＡＣ１００Ｖ |
マイクロ ステップ
|
0.5Ａ~1.4Ａ |
－ | 端子台タイプ |
| MC-S5514Ｐ | － | コネクタタイプ | |||
| MC-S5514RP | － | コネクタタイプ | |||
| MC-7514T |
ＡＣ１００Ｖ ～２００Ｖ |
ＣＥ | 端子台タイプ | ||
| MC-7514PCL | ＵＬ/ＣＥ | コネクタタイプ | |||
| MC-5528P | ＡＣ１００Ｖ |
1.0Ａ~2.8Ａ |
－ | コネクタタイプ | |
| MC-7528P | ＡＣ２００Ｖ | － | コネクタタイプ |

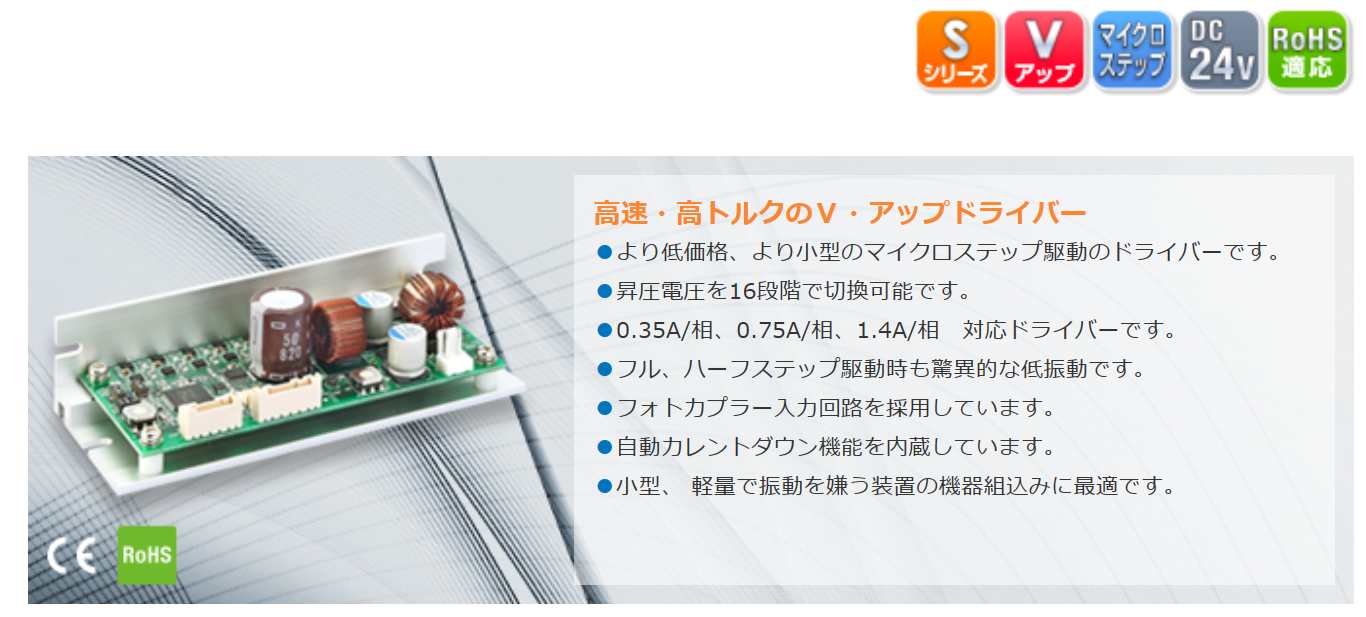

MC-S0514L-HS 【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514L-HS |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 6A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 機能 | 2クロック方式、ステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 15ｇ |

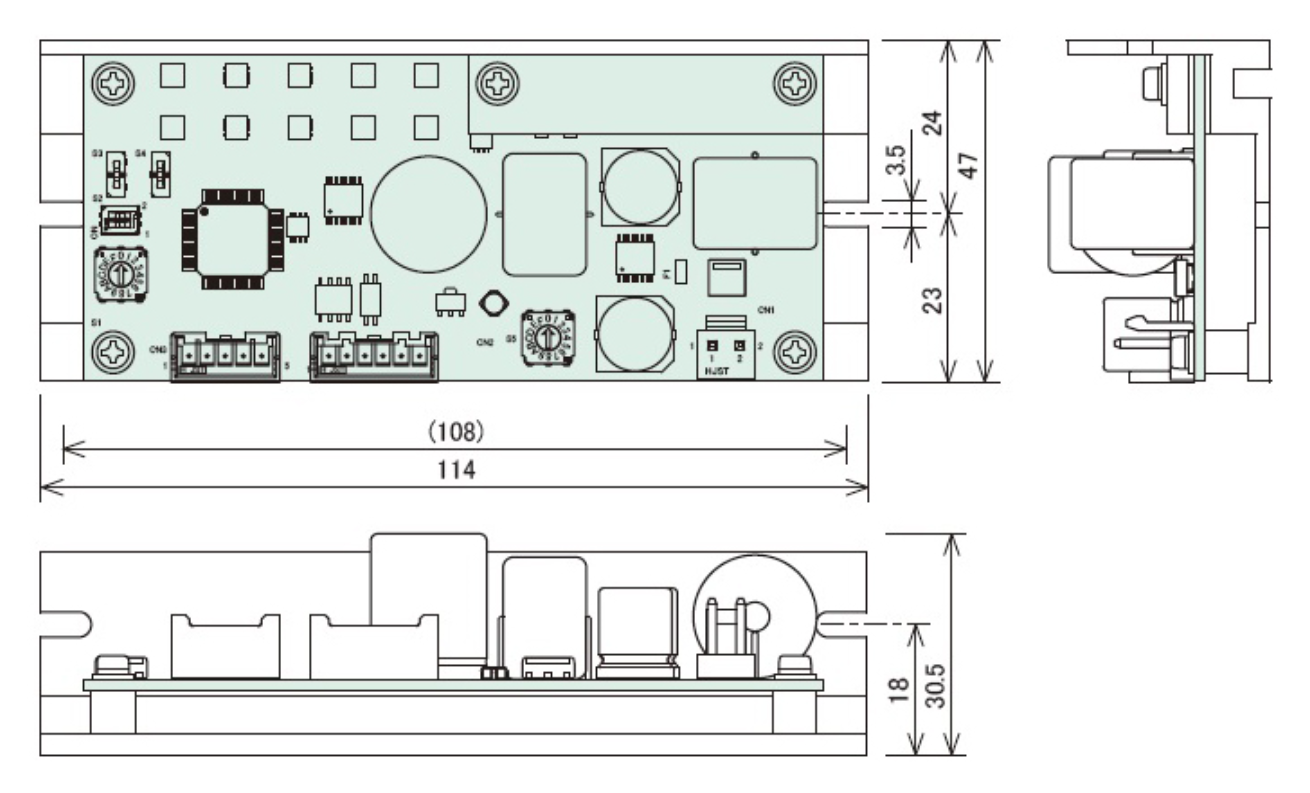

外形寸法

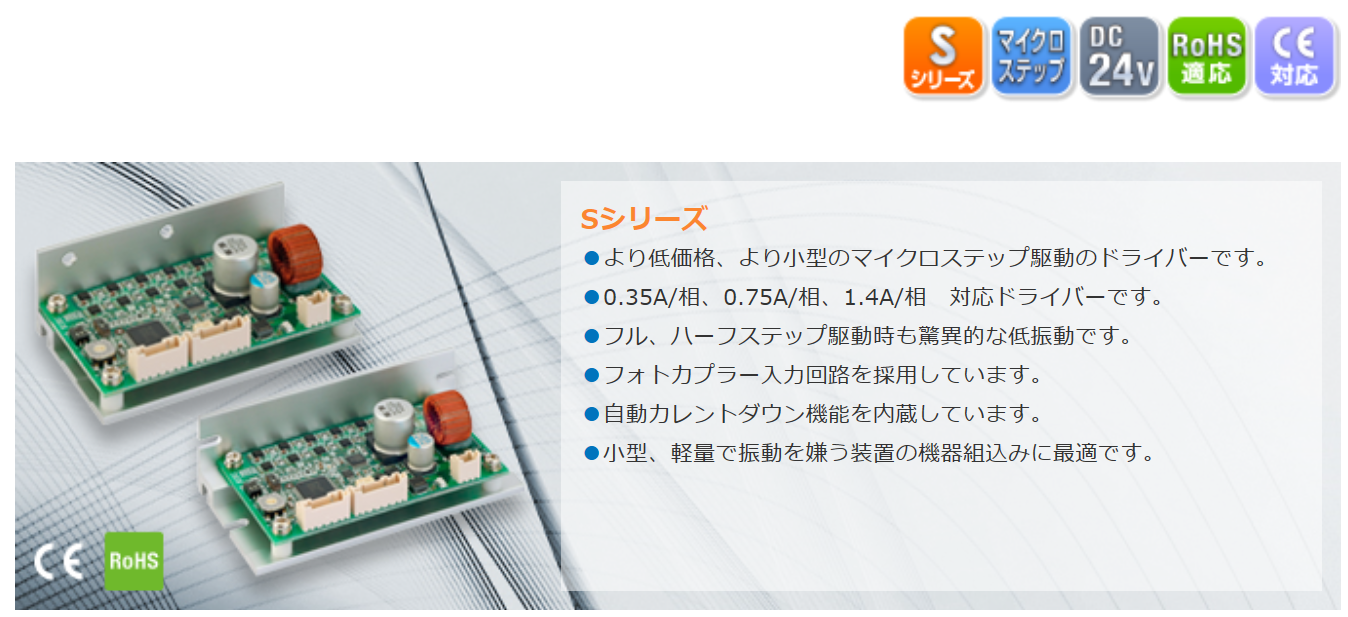

MC-S0514-L【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514-L |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 3A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 81g（タイプ2） |
外形寸法

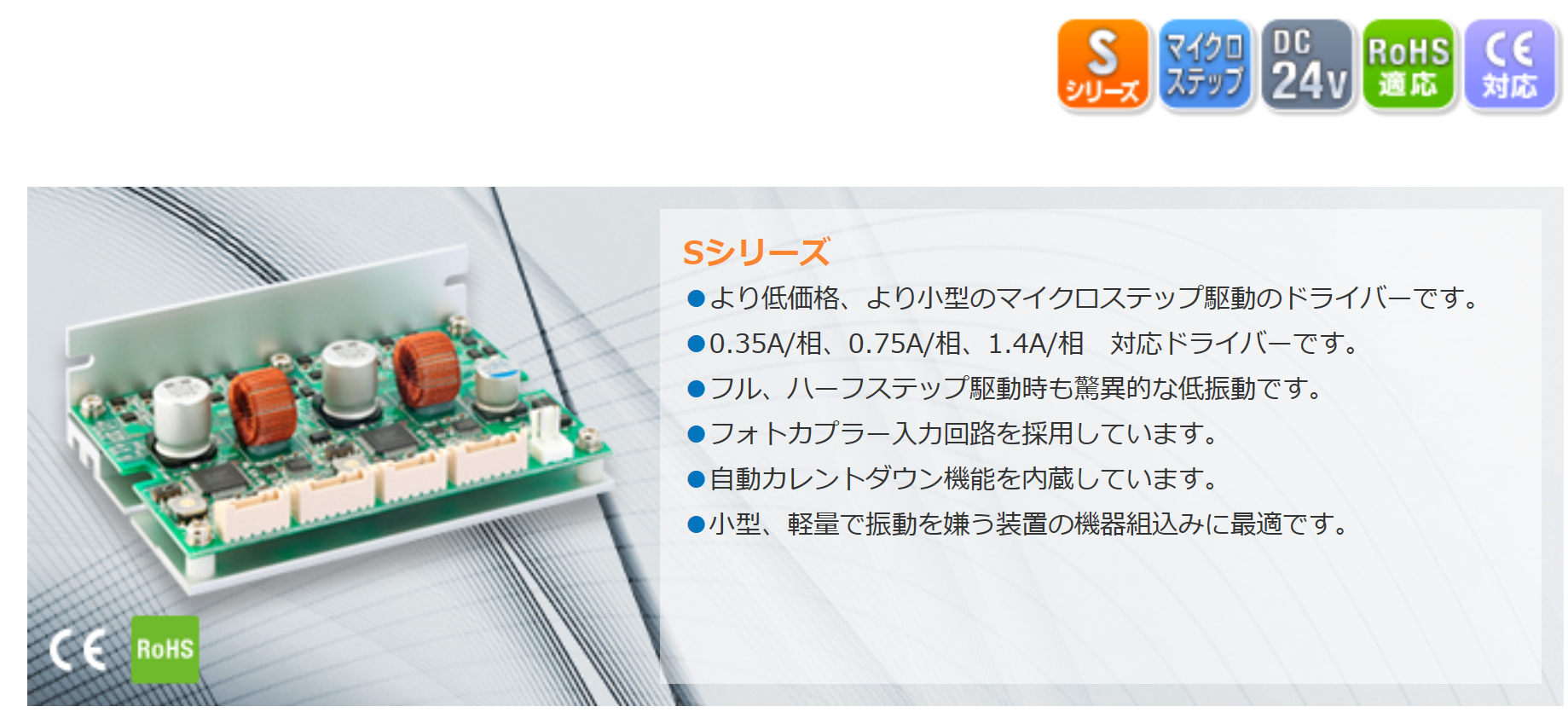

MC-S0514-2Ｌ【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514-2L |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 6A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 145ｇ |

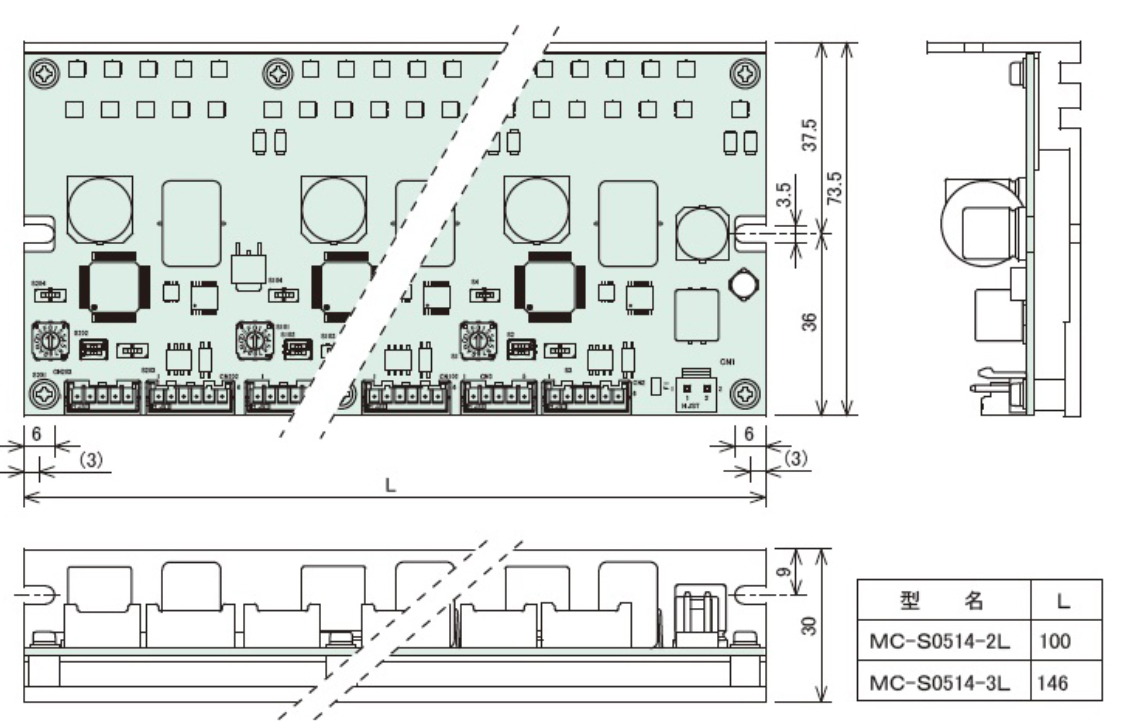

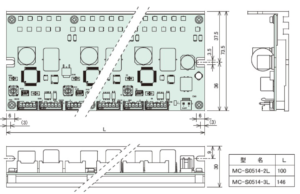

外形寸法

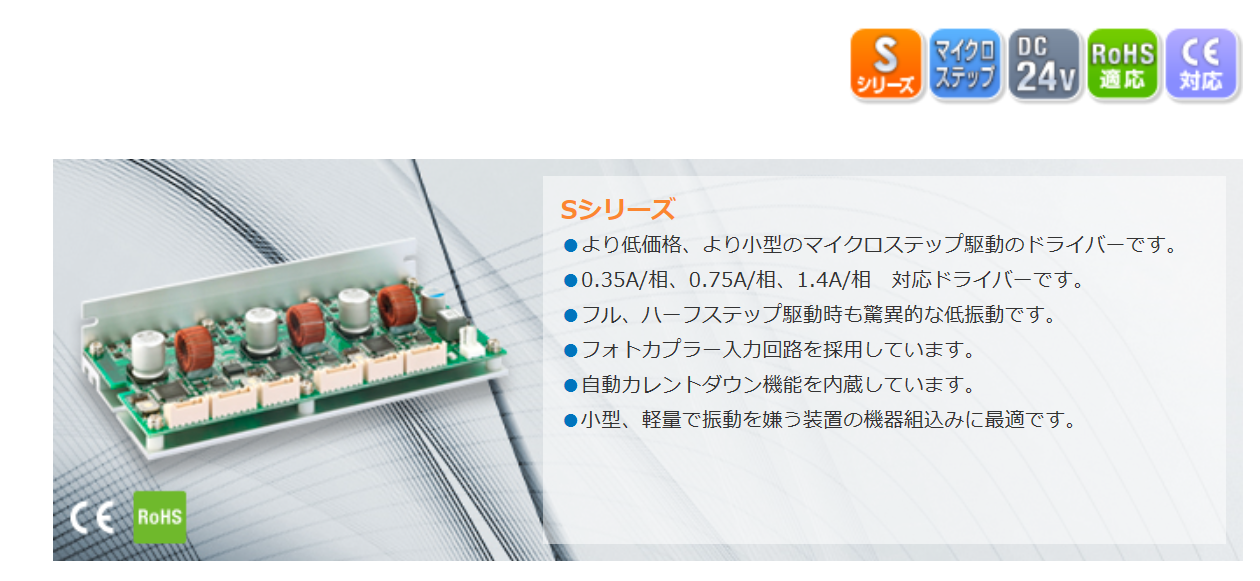

MC-S0514-3L 【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514-3L |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 8A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 220ｇ |
外形寸法

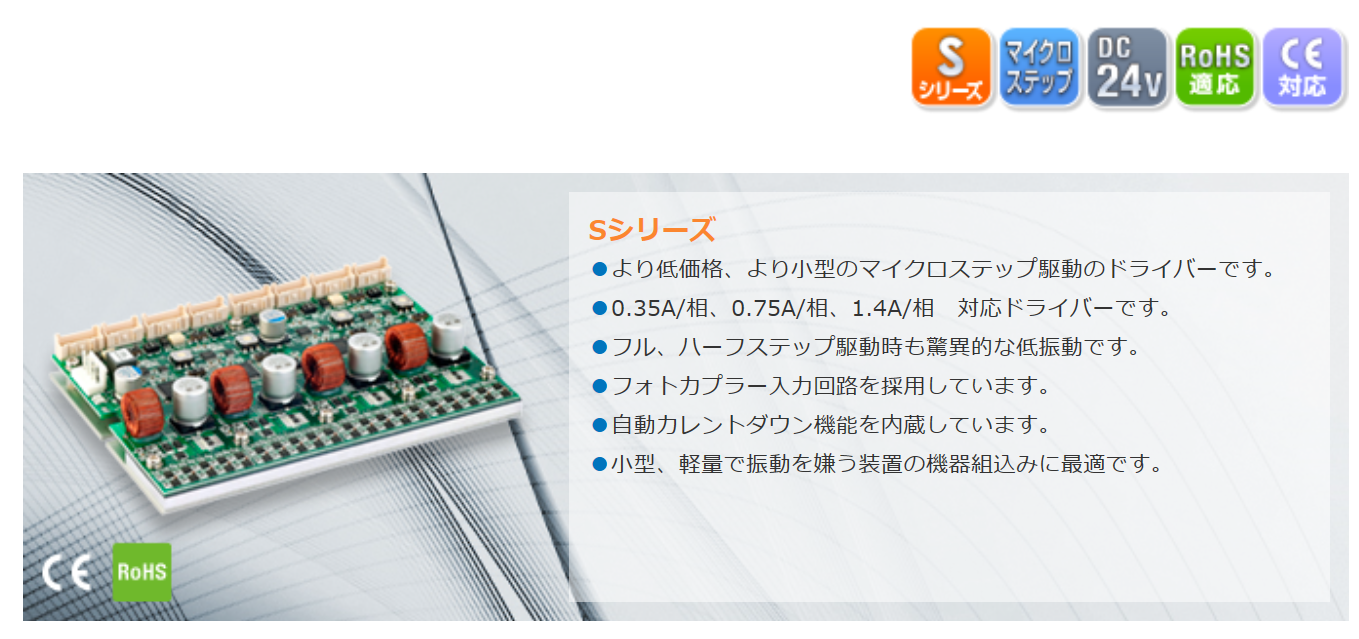

MC-S0514-4L【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514-4L |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 10A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 275ｇ |

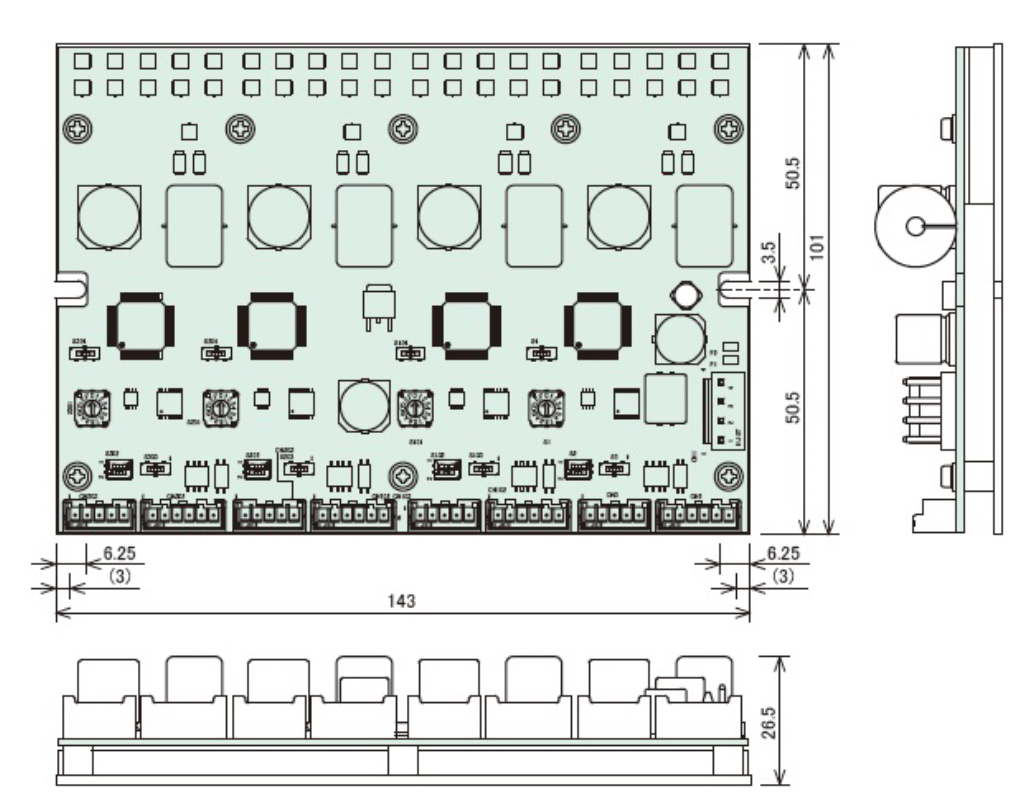

外形寸法

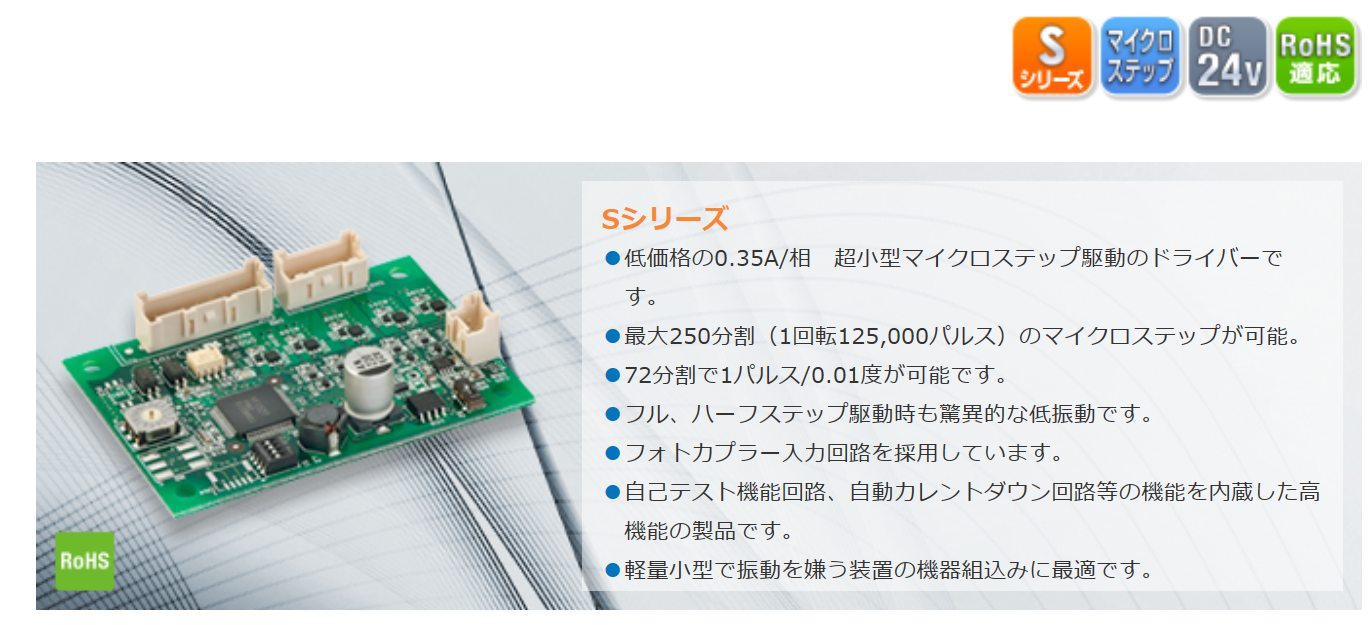

MC-S5035【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S5035 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 0.8A Max. |
| 駆動電流 | 0.35A/相 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 出力信号 Z.P | フォトカプラー, オープンコレクター出力 使用条件 DC30V以下,50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 16.4g |

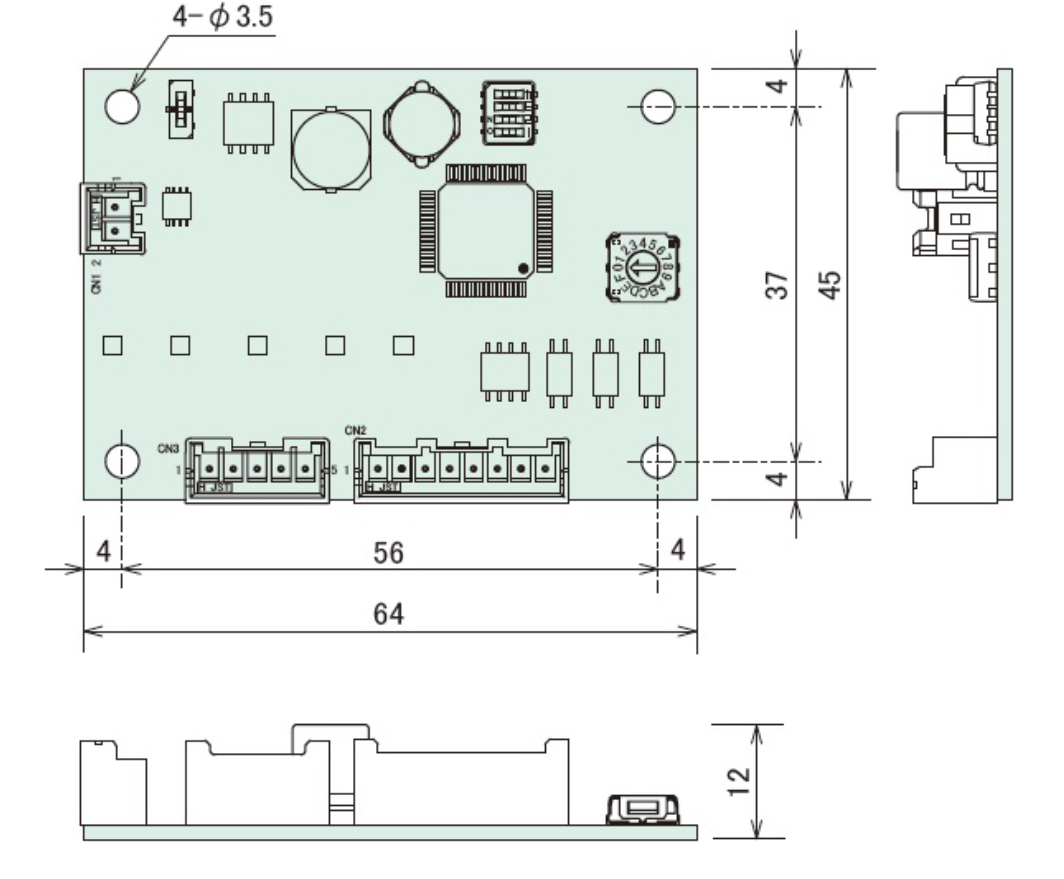

外形寸法

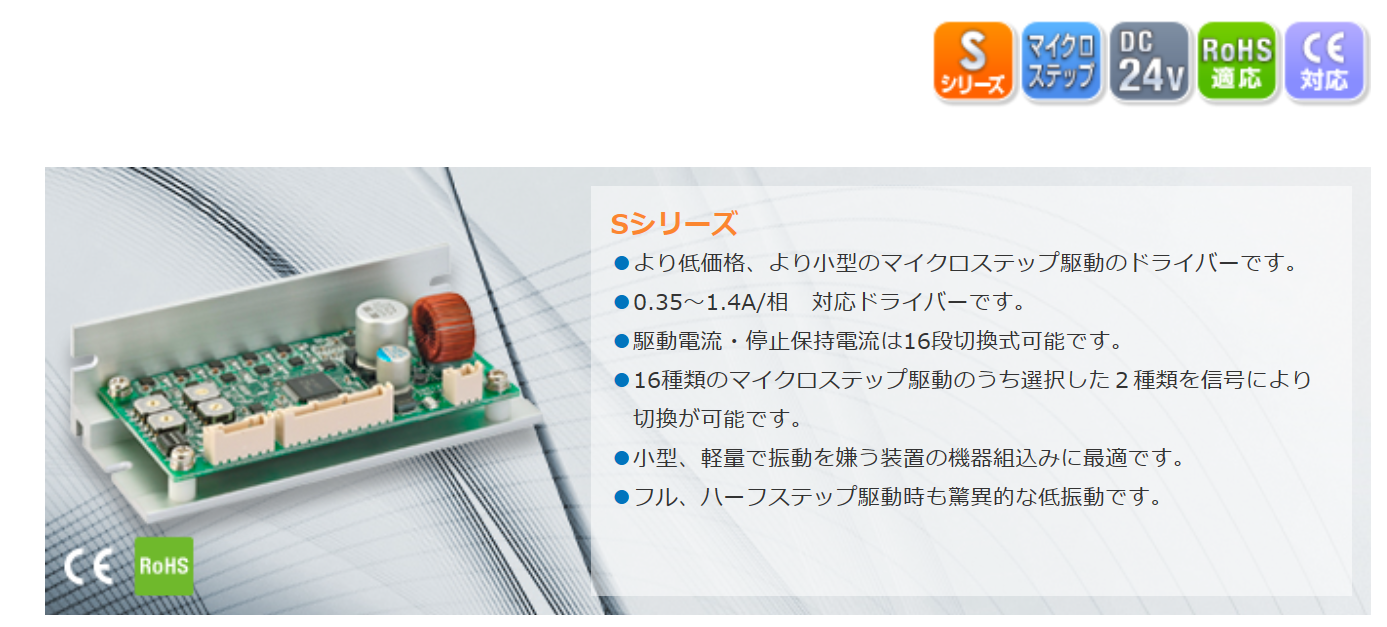

MC-S0514ZU【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0514ZU |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 3A Max. |
| 駆動電流 | 0.35A/相, 0.75A/相, 1.4A/相 切換 |
| 分割数 | 2シリーズ：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 3シリーズ：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 |
500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 出力信号 Z.P | フォトカプラー, オープンコレクター出力 使用条件 DC30V以下,50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 93ｇ |

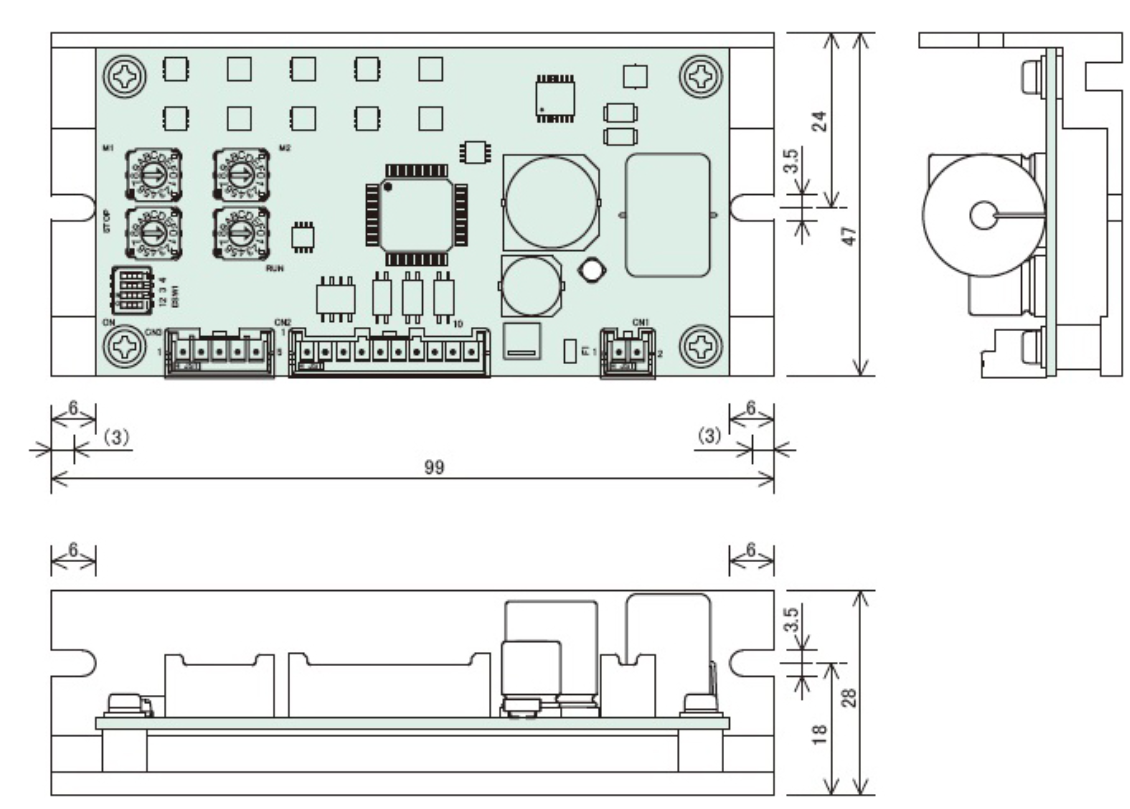

外形寸法

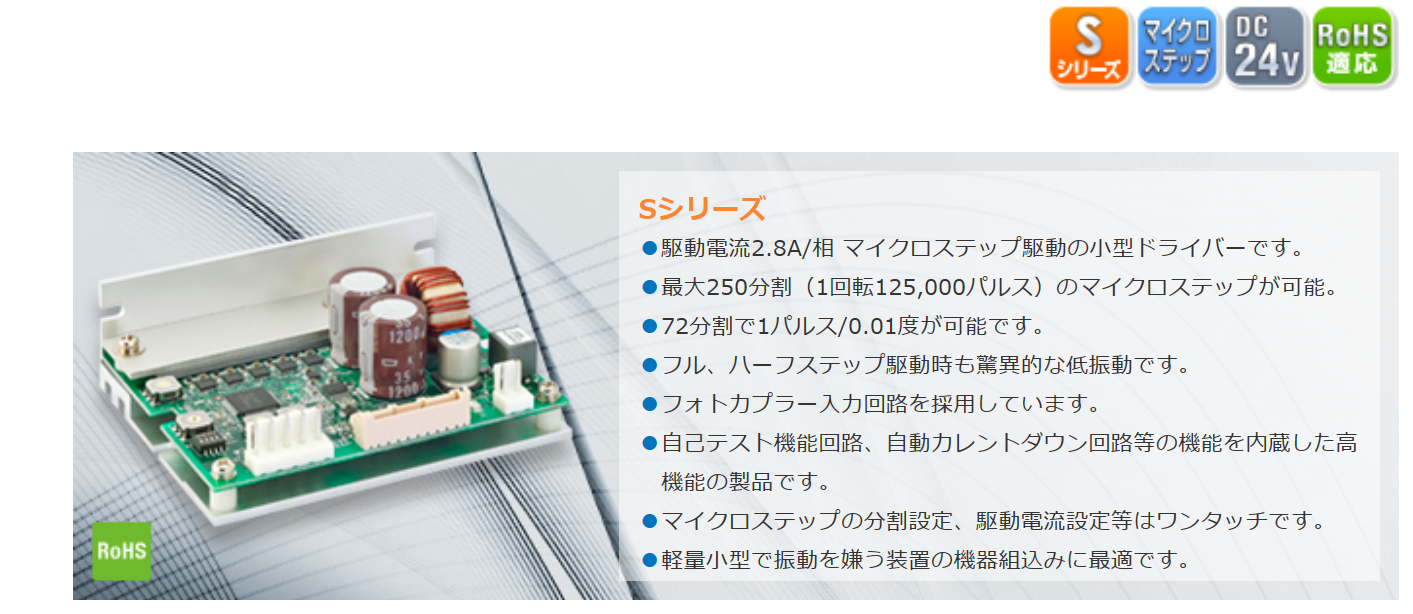

MC-S0528【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S0528 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC24V ±5％ 7A Max. |
| 駆動電流 | 0.75〜2.8A/相 |
| 分割数 | MC-0503 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-0503-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW：220Ω H.O：220Ω |
| 出力信号 Z.P | フォトカプラー, オープンコレクター出力 使用条件 DC30V以下,50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 148g |

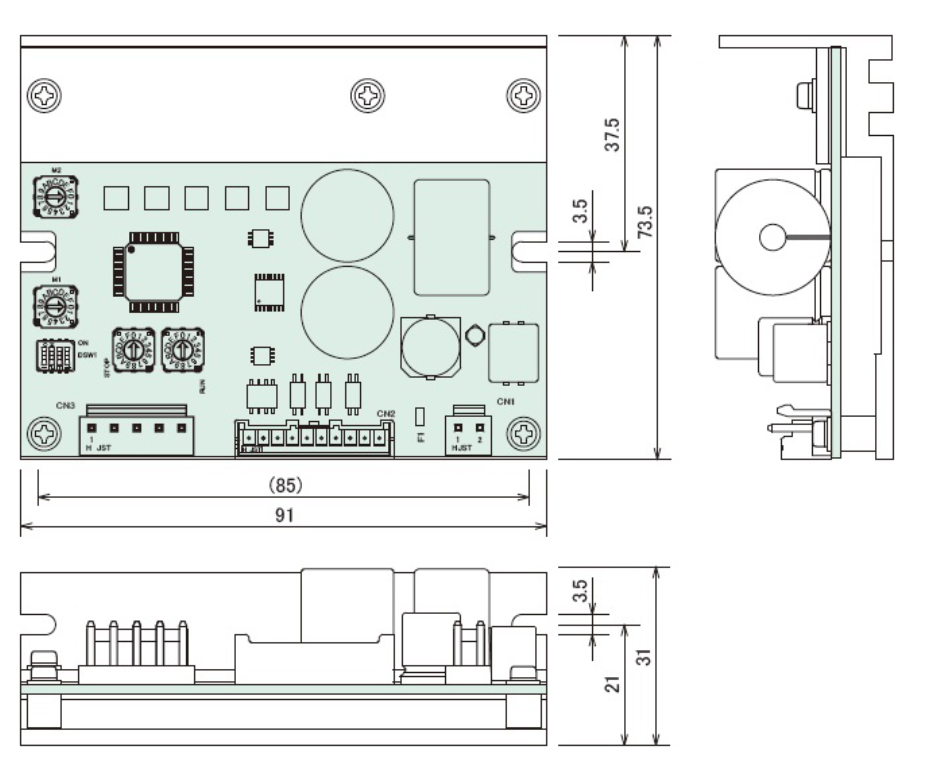

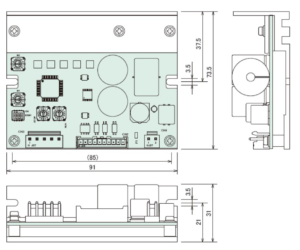

外形寸法

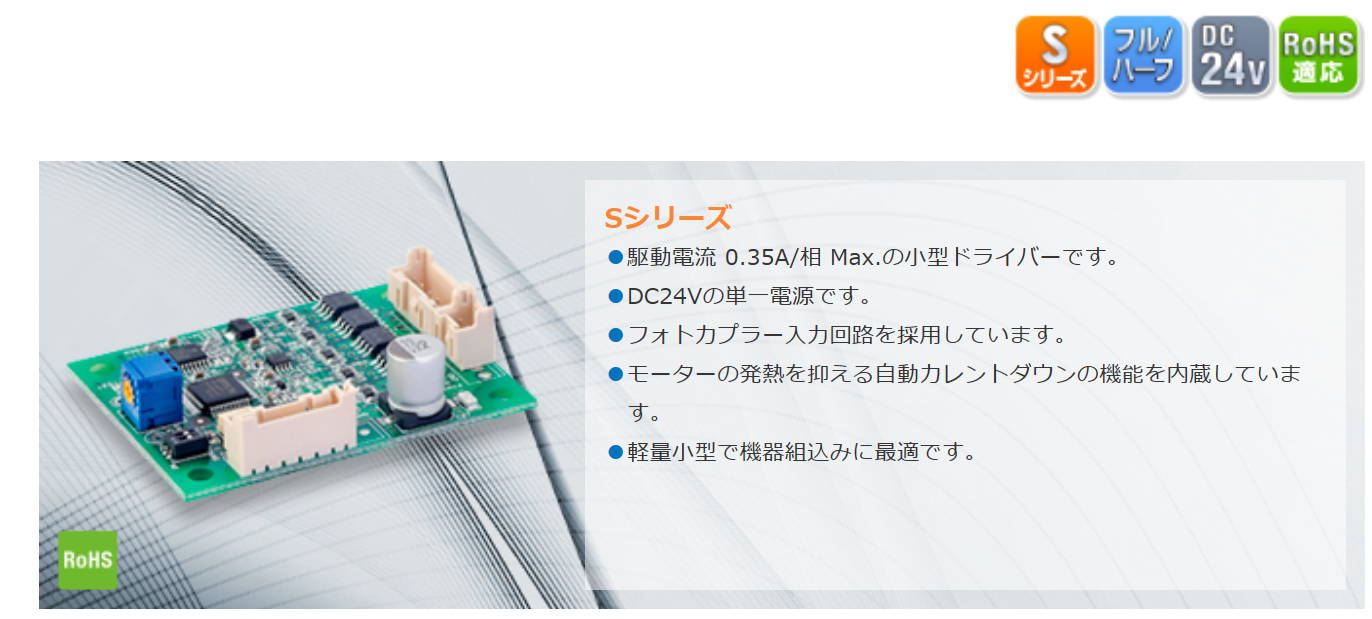

MC-S3ML【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S3ML |
| 駆動方式 | フル/ハーフステップ駆動 |
| 入力電源 | DC24V ±5％ 0.8A Max. |
| 駆動電流 | 0.12A～0.35A/相 |
| 最大応答周波数 | 70 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW，H.O：220Ω |
| 機能 | パルス入力方式切換，フル／ハーフステップ切換，自動カレントダウン |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 25ｇ |

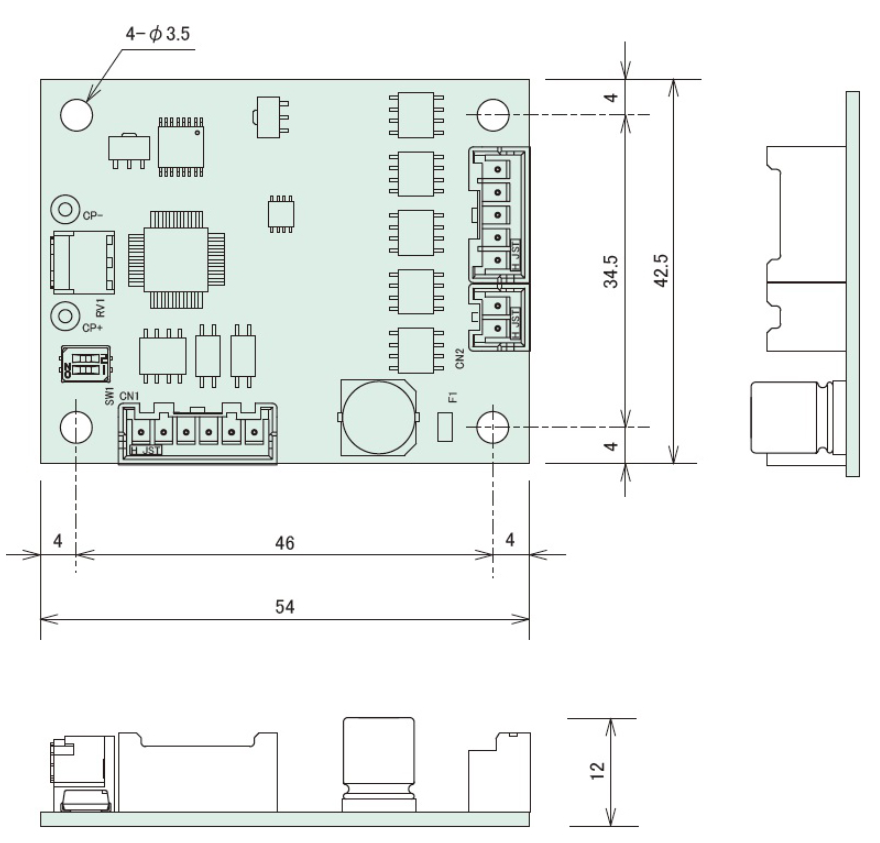

外形寸法

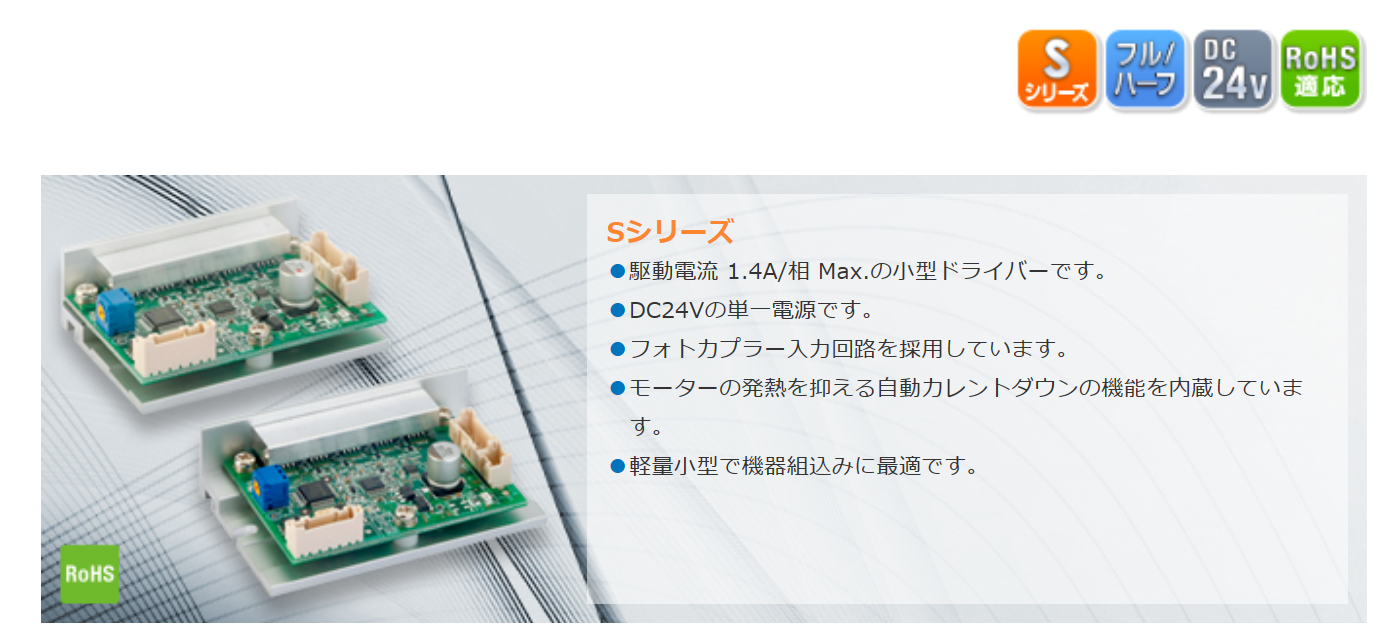

MC-S5ML【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S5ML |
| 駆動方式 | フル/ハーフステップ駆動 |
| 入力電源 | DC24V ±5％ 3A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 最大応答周波数 | 70 kpps |
| 入力信号 |
フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW，H.O：220Ω |
| 機能 | パルス入力方式切換，フル／ハーフステップ切換，自動カレントダウン |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 63ｇ（タイプ2） |

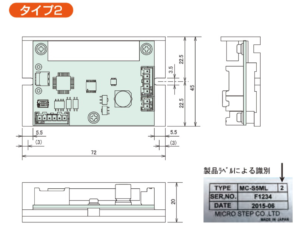

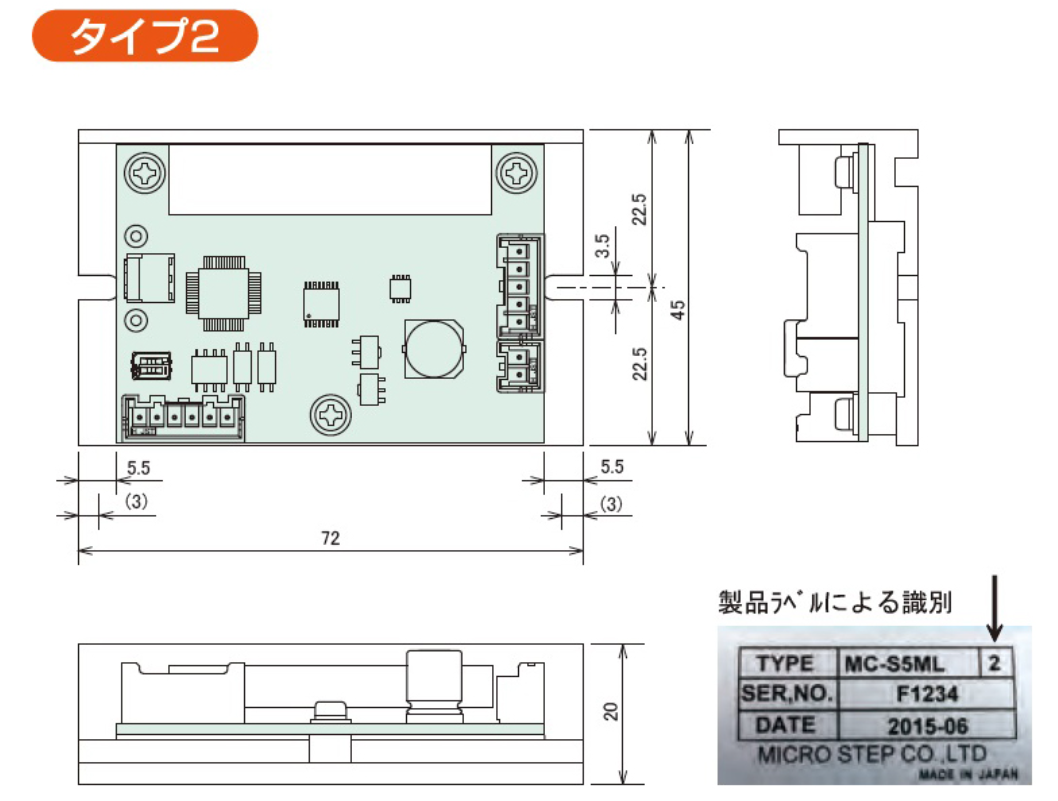

外形寸法

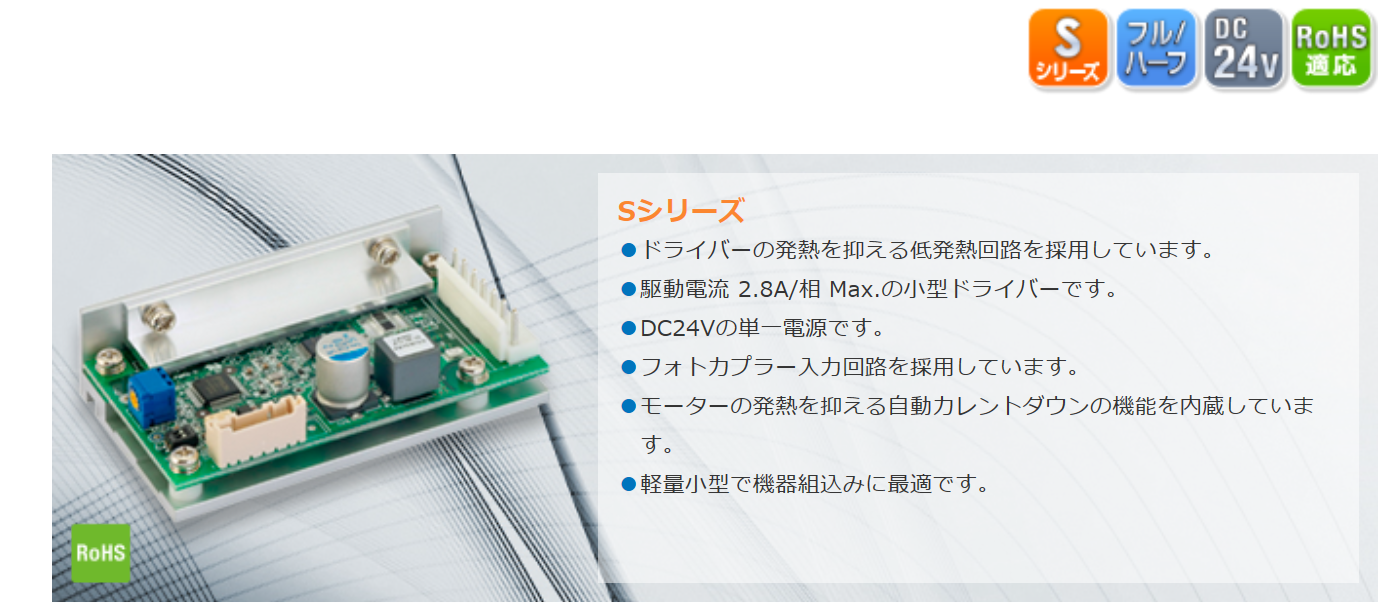

MC-S5G【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-S5G |
| 駆動方式 | フル/ハーフステップ駆動 |
| 入力電源 | DC24V ±5％ 6A Max. |
| 駆動電流 | 1.0A～2.8A/相 |
| 最大応答周波数 | 70 kpps |
| 入力信号 | フォトカプラー入力 [１]：3～5V ，[０]：-3～0.5V 内部抵抗 CW，CCW，H.O：220Ω |
| 機能 | パルス入力方式切換，フル／ハーフステップ切換，自動カレントダウン |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 110ｇ |

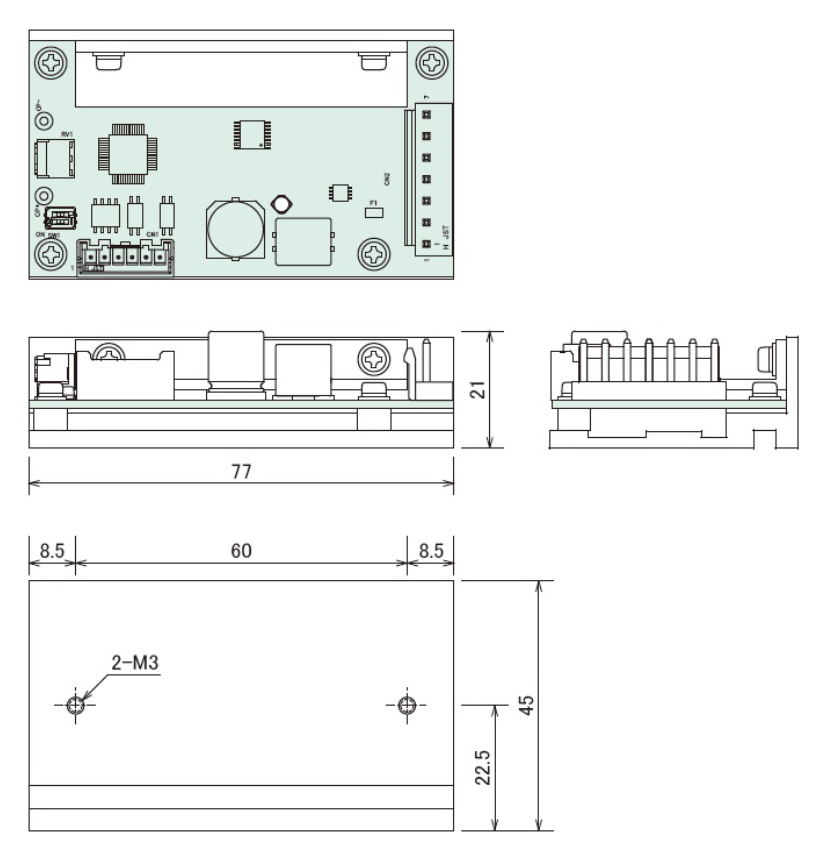

外形寸法

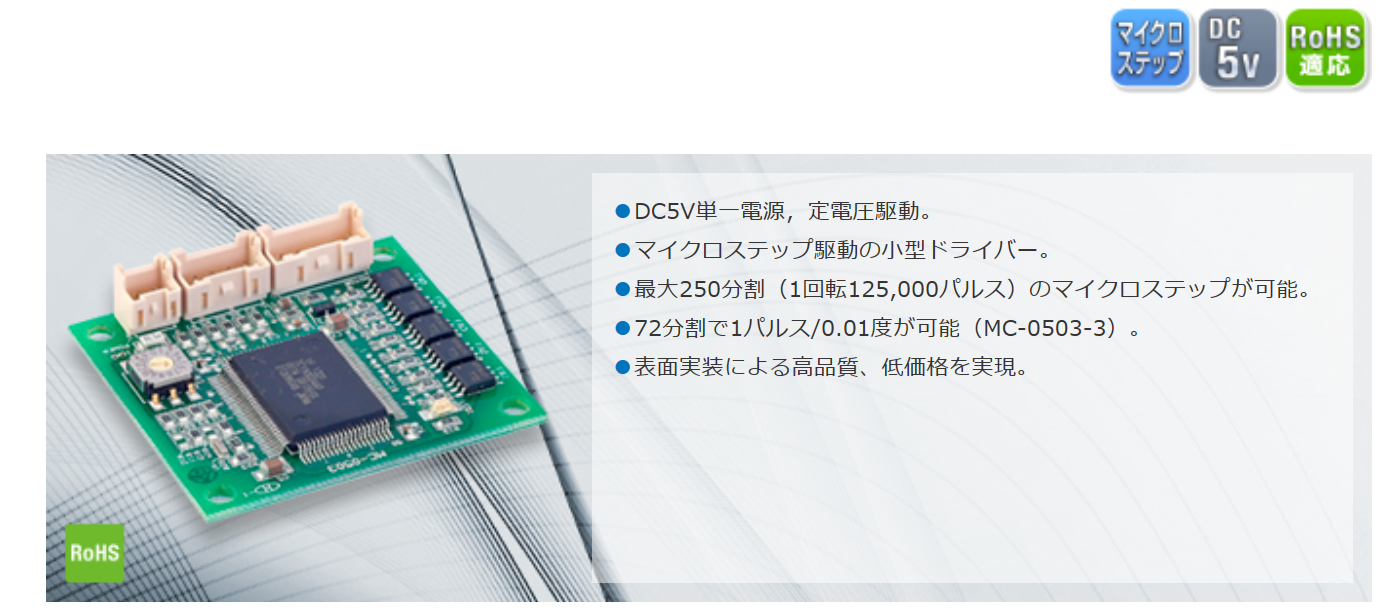

MC-0503/0503-3【DC24V】
仕様
フォトカプラー, オープンコレクター出力 使用条件 DC30V以下,50mA以下
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-0503，MC-0503-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC5V ±10％ |
| 分割数 |
MC-0503 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-0503-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 200 kpps |
| 入力信号 | C・MOS入力 [１]：0～1V ，[０]：4～5V CW，CCW，H.O |
| 機能 | ２クロック方式、ステップ角切換 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 15ｇ |

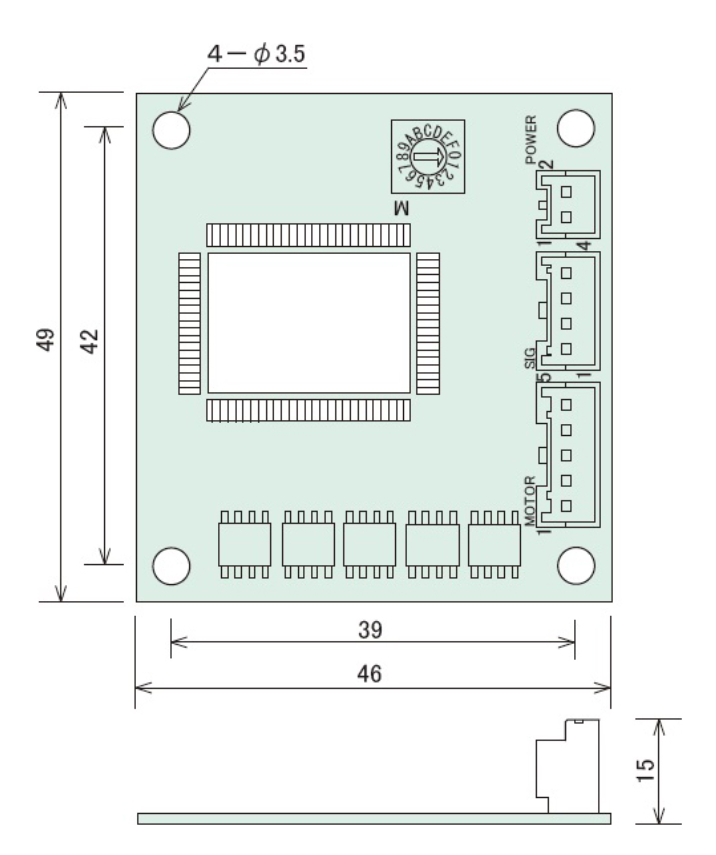

外形寸法

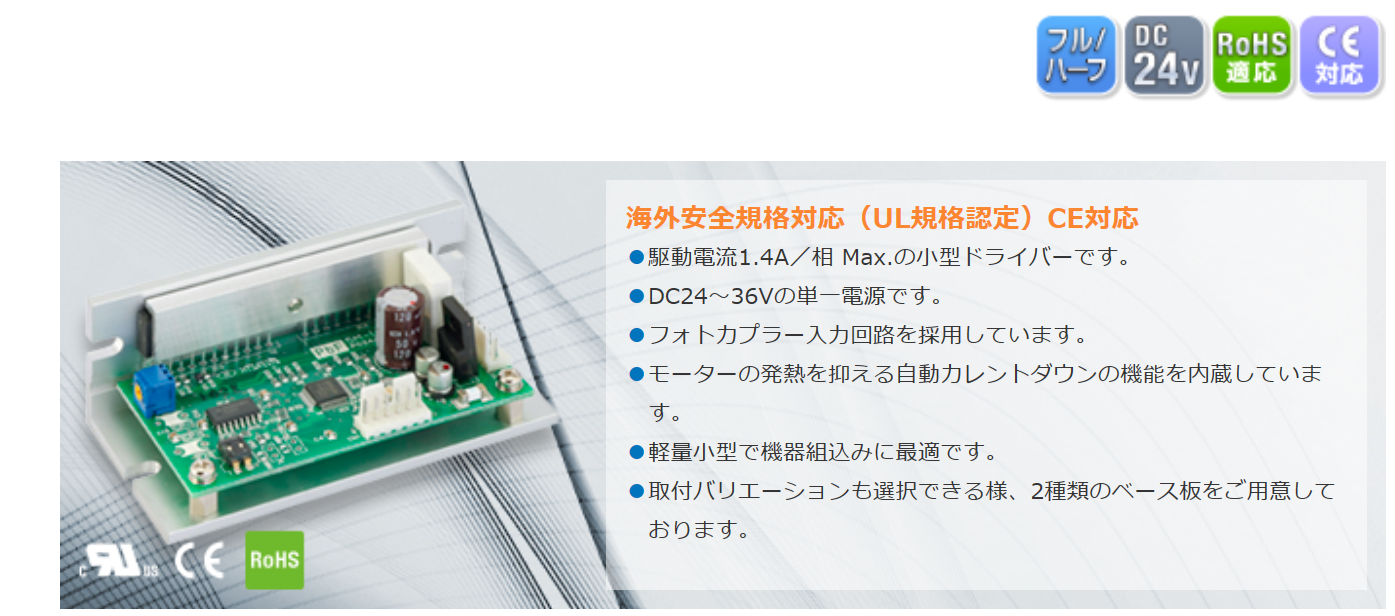

MC-5M【DC24V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-5M |
| 駆動方式 | フル/ハーフステップ駆動 |
| 入力電源 | DC20～40V 3A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 最大応答周波数 | 70 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW，H.O：390Ω |
| 機能 | パルス入力方式切換，フル／ハーフステップ切換，自動カレントダウン |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 90g |

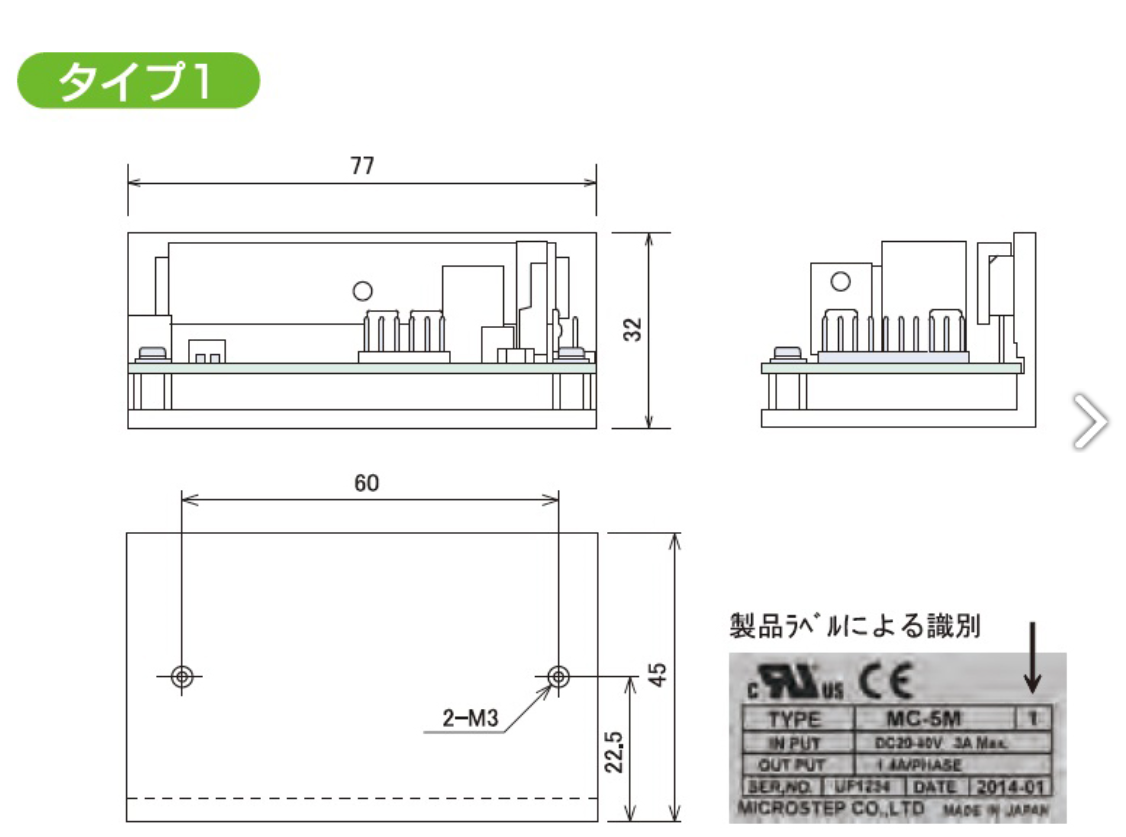

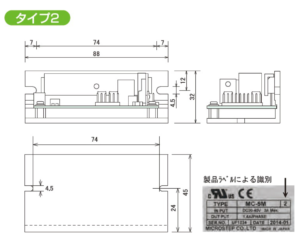

外形寸法

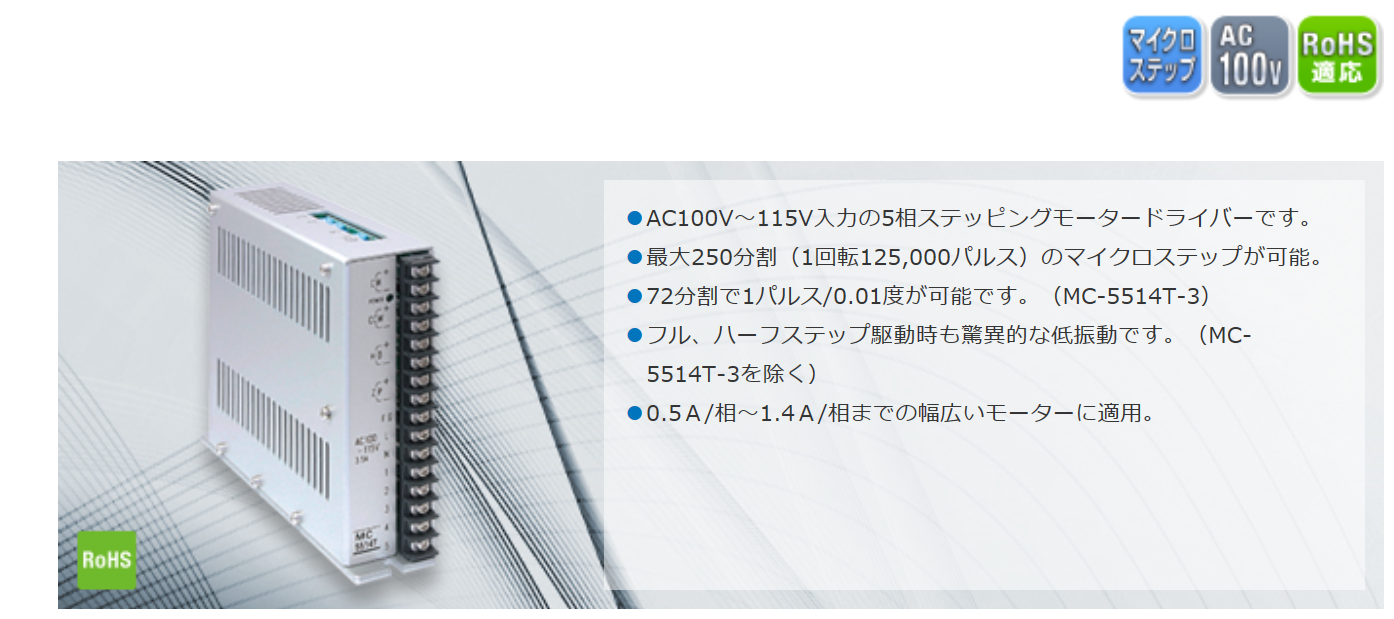

MC-5514T/5514T-3【AC100V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-5514T，MC-5514T-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V ±10％ 50/60Hz 3.5A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 分割数 |
MC-5514T 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-5514T-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω H.O：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 750ｇ |

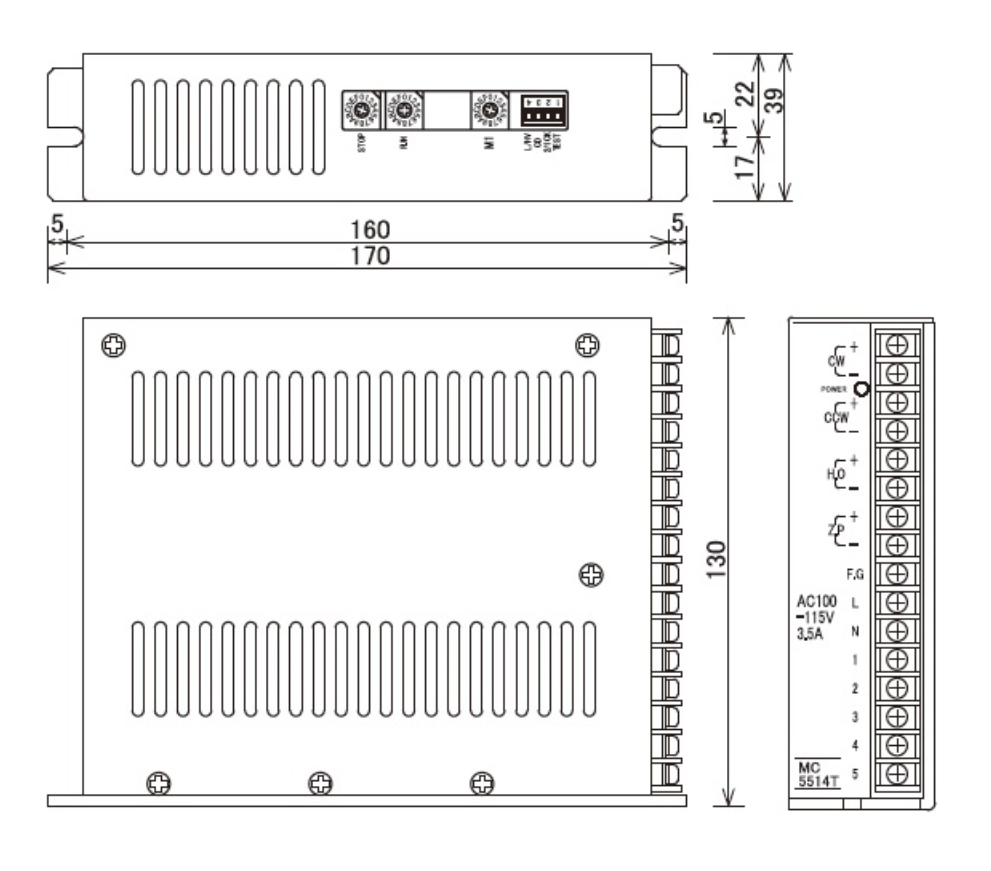

外形寸法

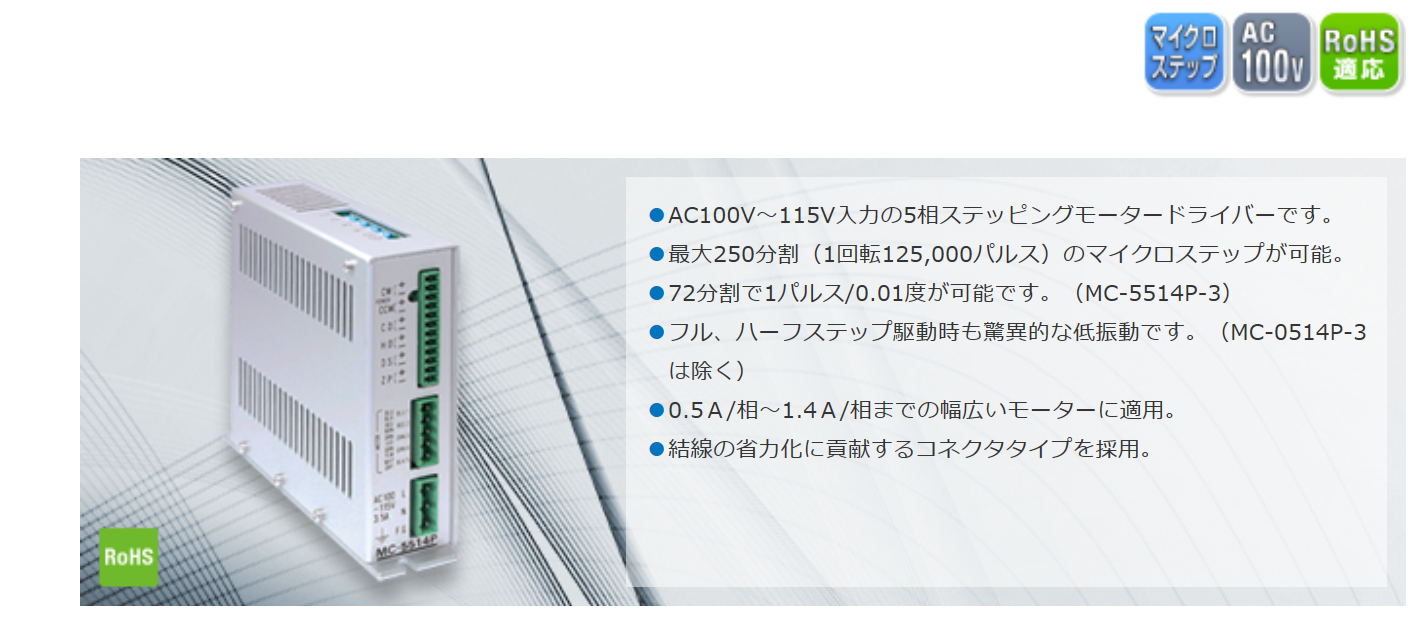

MC-5514P/5514P-3【AC100V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-5514P，MC-5514P-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V ±10％ 50/60Hz 3.5A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 分割数 |
MC-5514P 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-5514P-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω C.D，H.O，D.S：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 750ｇ |

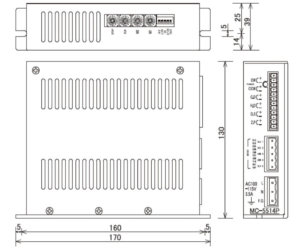

外形寸法

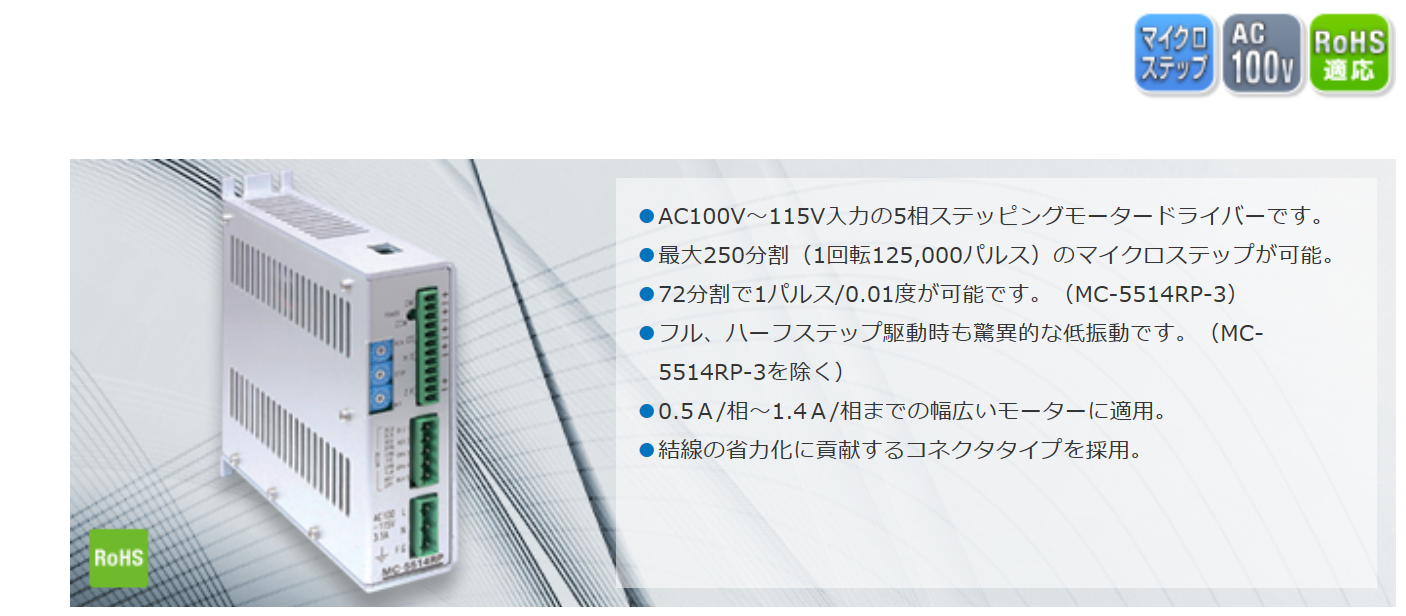

MC-5514RP/5514RP-3【AC100V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-5514RP，MC-5514RP-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V ±10％ 50/60Hz 3.5A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 分割数 |
MC-5514RP 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-5514RP-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω H.O：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 750ｇ |

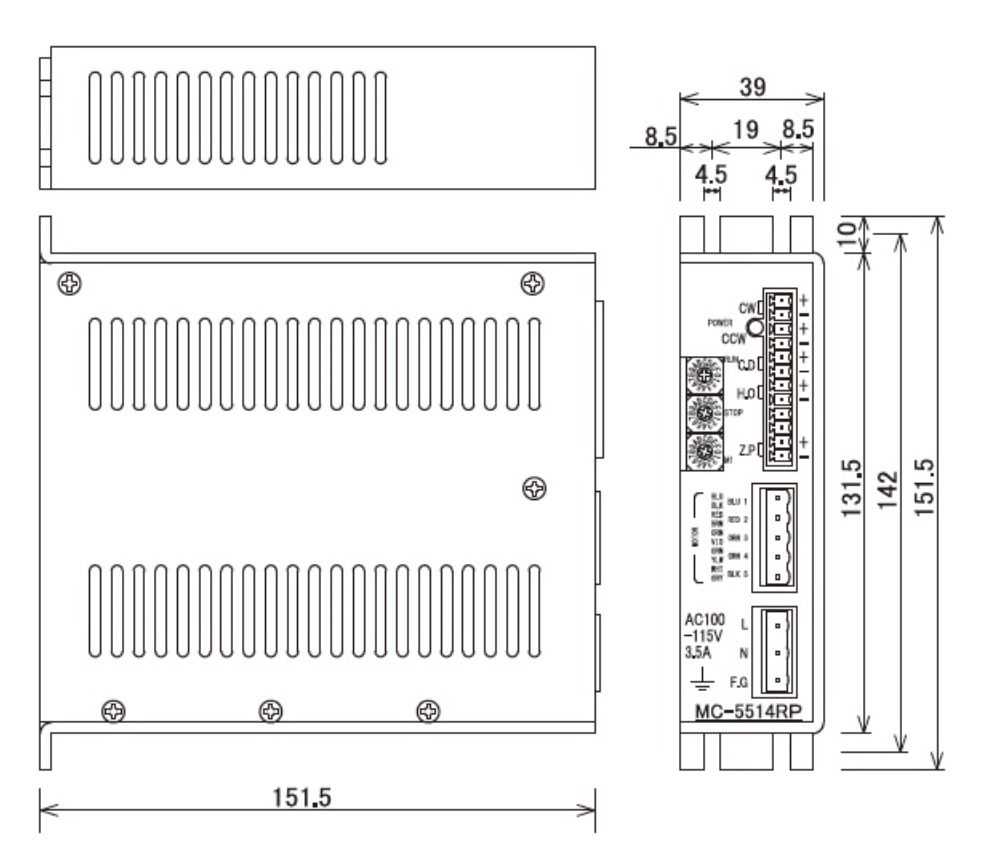

外形寸法

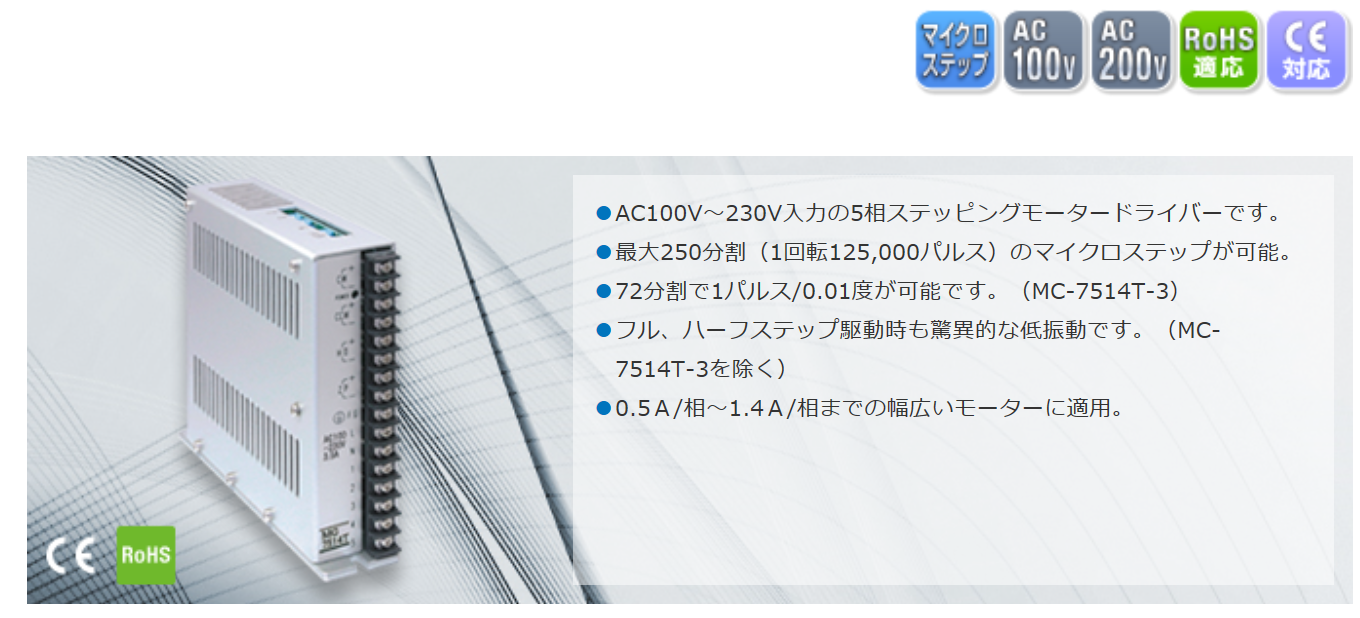

MC-7514T/7514T-3【AC100V～AC230V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-7514T，MC-7514T-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V ±10％ 50/60Hz 3.5A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 分割数 |
MC-7514T 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-7514T-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω H.O：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 750ｇ |
外形寸法

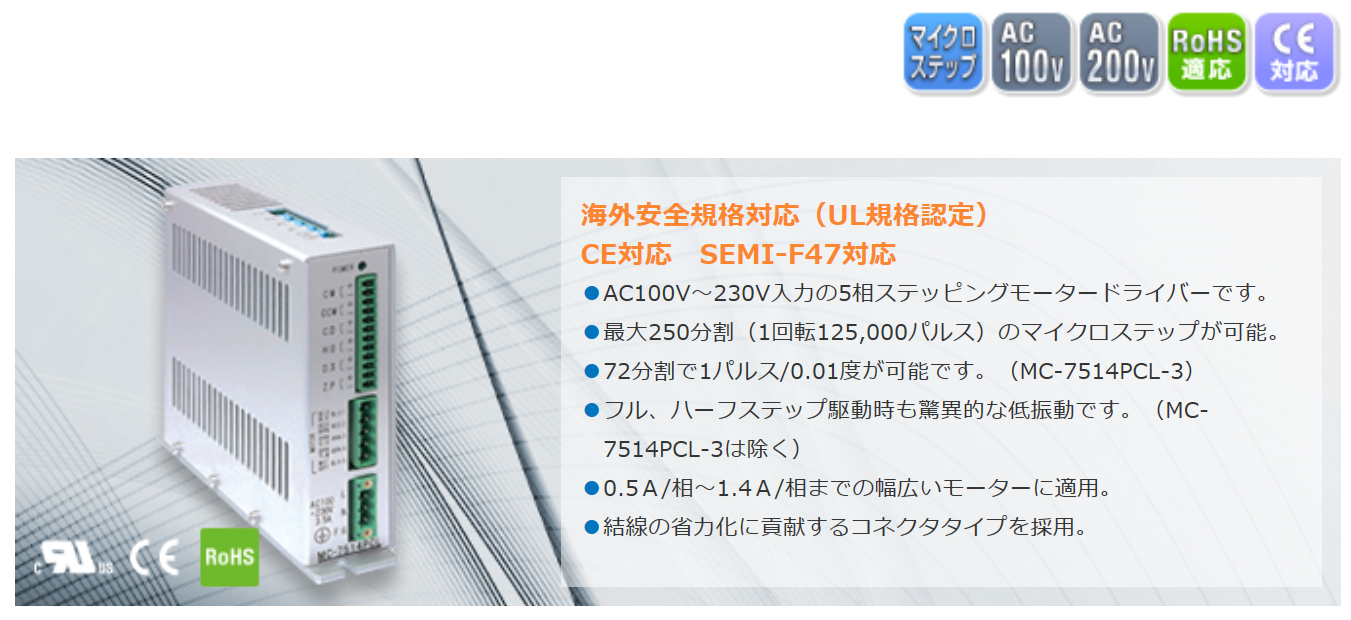

MC-7514PCL/7514PCL-3【AC100V～AC230V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-7514PCL，MC-7514PCL-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V ±10％ 50/60Hz 3.5A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 分割数 |
MC-7514PCL 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-7514PCL-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω H.O：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 750ｇ |
外形寸法

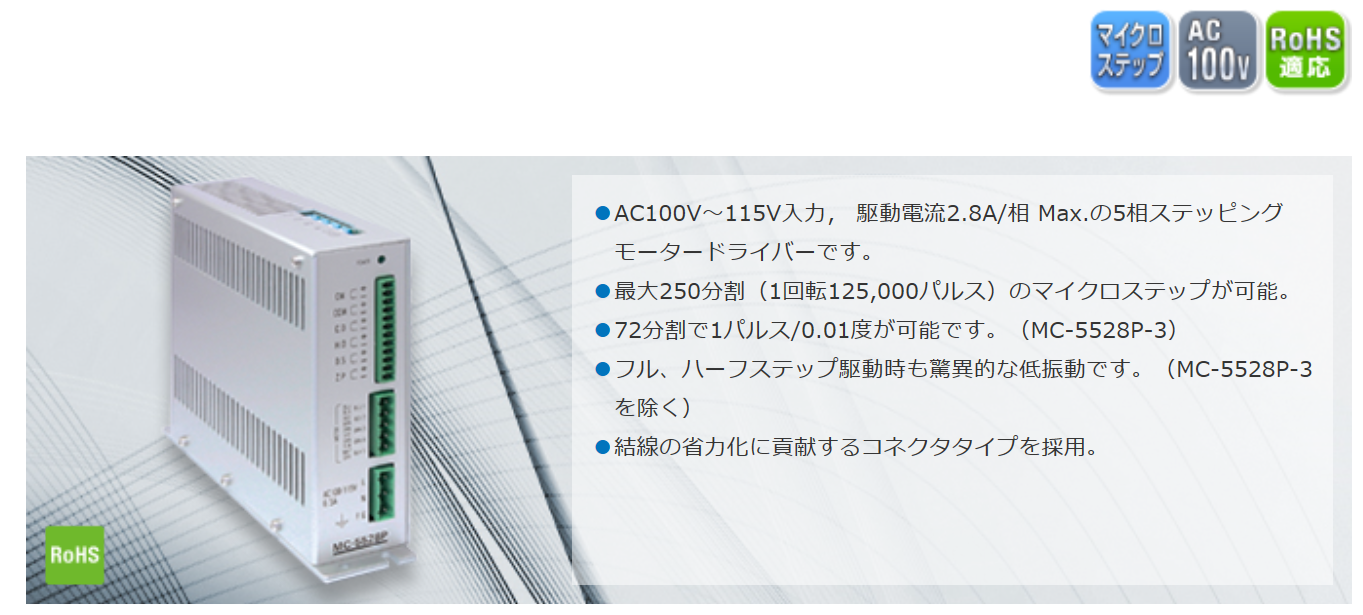

MC-5528P/5528P-3【AC100V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-5528P，MC-5528P-3 |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100～115V ±10％ 50/60Hz 6.5A Max. |
| 駆動電流 | 2.8A/相 Max. |
| 分割数 |
MC-5528P 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-5528P-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω H.O：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 1.1kg |
外形寸法

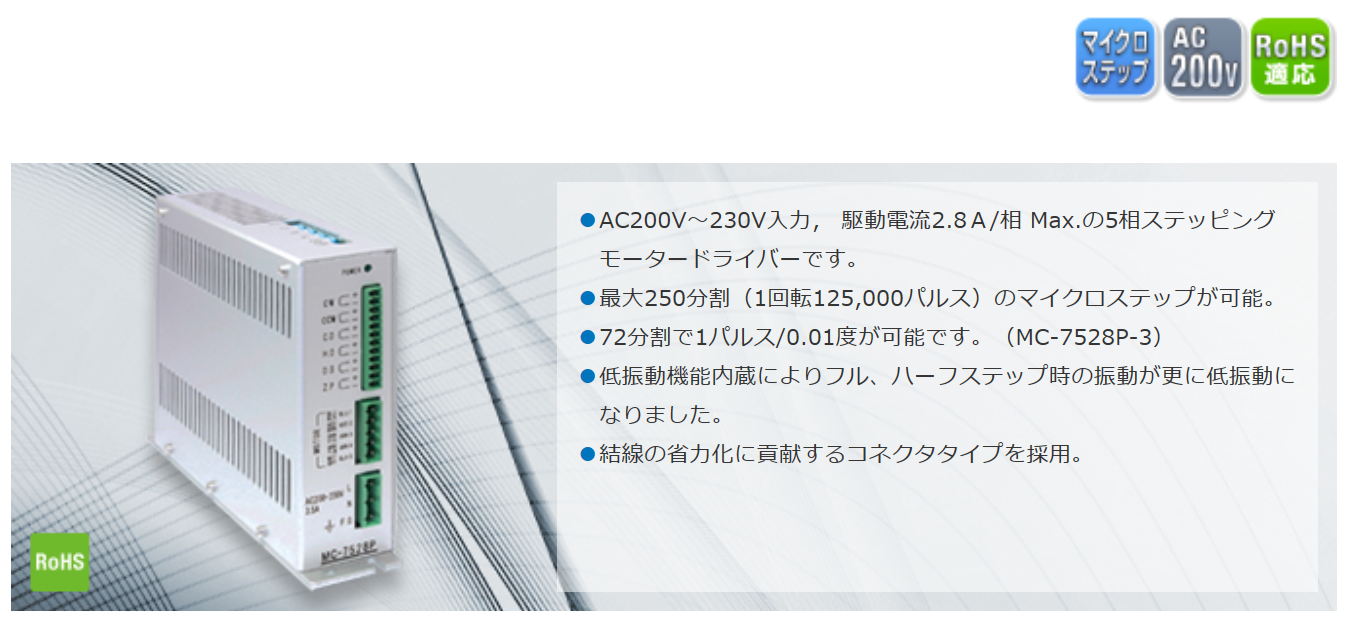

MC-7528P/7528P-3【AC200V～AC230V】
仕様
| 品名 | 5相ステッピングモーター駆動装置 |
|---|---|
| 型名 | MC-7528P |
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC200～230V ±10％ 50/60Hz 3.5A Max. |
| 駆動電流 | 0.5A～1.4A/相 |
| 分割数 |
MC-7528P 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 MC-7528P-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
| 最大応答周波数 | 500 kpps |
| 入力信号 | フォトカプラー入力 [１]：4～8V ，[０]：-8～0.5V 内部抵抗 CW，CCW：300Ω H.O：390Ω |
| 出力信号 Z.P | フォトカプラー，オープンコレクター出力 使用条件 DC30V以下，50mA以下 |
| 機能 | パルス入力方式切換，自動カレントダウン，マイクロステップ角切換，駆動電圧切換，自己診断機能 |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | ０～40℃ |
| 使用周囲湿度 | ０～85％ |
| 質量 | 1.1kg |

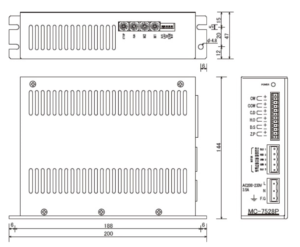

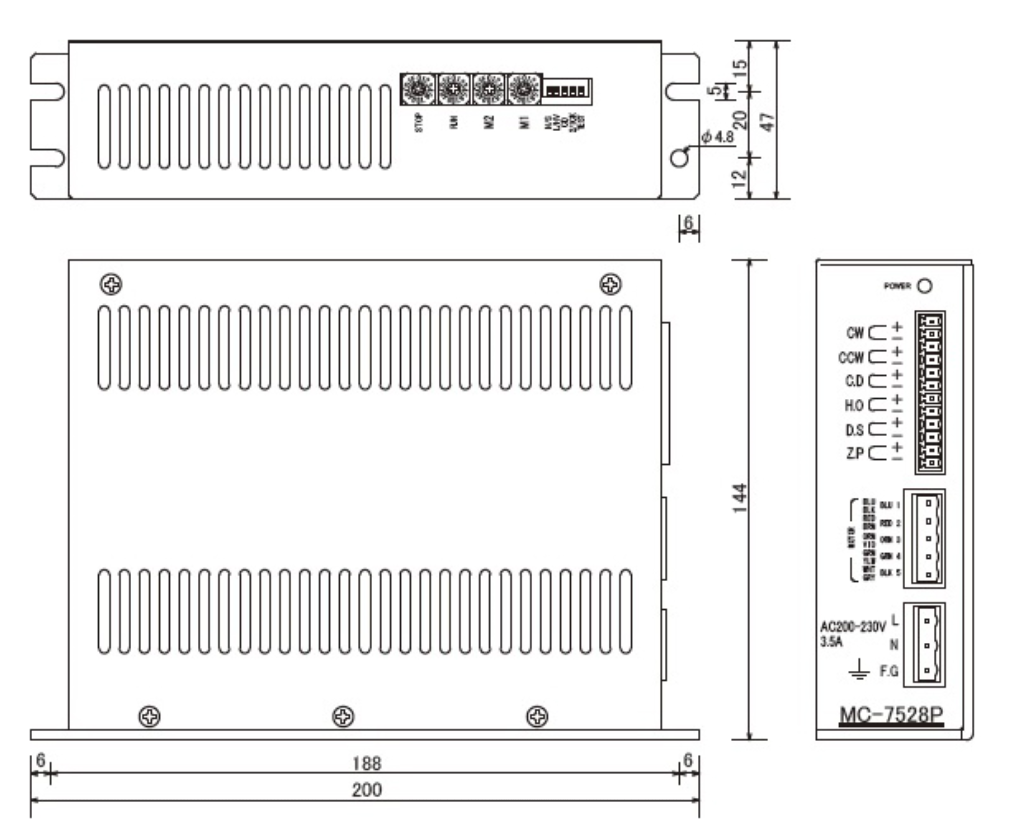

外形寸法
KPROS製品について
※取扱説明書･カタログをクリックすると、PDFデータがご覧頂けます。
| KPROS-5035 | 取扱説明書 | カタログ |
|---|---|---|
| KPROS-5M | 取扱説明書 | カタログ |
| KPROS-5ML | 取扱説明書 | カタログ |
| KPROS-5G | 取扱説明書 | カタログ |
| KPROS-55ML | 取扱説明書 | カタログ |
| KPROS-02M / KPROS-03M | 取扱説明書 | カタログ |
| KPROS-55G | 取扱説明書 | カタログ |
| KPROS-535MW | 取扱説明書 | カタログ |
| KPROS-535MR | – | カタログ |
| KPROS-535G | – | カタログ |
