■ 汎用型モーションコントローラー製品ラインナップ

MCX501はパルス列のサーボモータ、ステッピングモータを位置決め制御、または速度制御する1軸モーションコントロールICです。

このICは速度倍率（レンジ）設定をなくし、1pps～8Mppsまでのドライブ速度を1pps単位で自由に出力することができます。
加減速ドライブは台形加減速のほか、滑らかなS字加減速ドライブを行うことが出来ます。

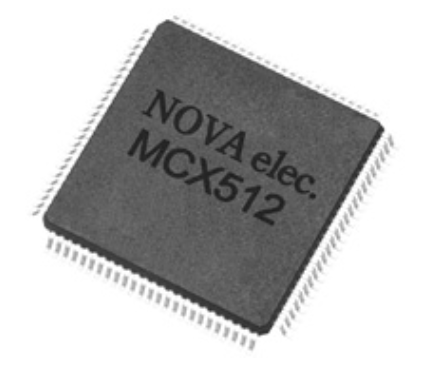

MCX512は上位CPUと8ビット、16ビットバスおよびI2Cシリアルインターフェイスバスで接続し、パルス列のサーボモータ、ステッピングモータを各軸独立の位置決め制御、または速度制御ができる2軸モーションコントロールICです。
2軸直線補間、円弧補間、ビットパターン補間、連続補間を行うことができます。
本ICは、速度倍率（レンジ）設定をなくし、1ppsから最高8Mppsまでのドライブ速度を1pps単位で自由に出力することが可能です。

MCX514は上位CPUと8ビット、16ビットバスおよびI2Cシリアルインターフェイスバスで接続し、パルス列のサーボモータ、ステッピングモータを各軸独立の位置決め制御、 または速度制御ができる4軸モーションコントロールICです。
4軸中任意の2軸、3軸または4軸を選択して直線補間、円弧補間、ヘリカル補間、ビットパターン補間、連続補間を行うことができます。
また、MCX514を複数チップ連結して多軸直線補間が行えます。
本ICは、速度倍率（レンジ）設定をなくし、1ppsから最高8Mppsまでのドライブ速度を1pps単位で自由に出力することが可能です。

 MCX302は、２軸のパルス列入力のサーボモータ、ステッピングモータを位置決め制御、速度制御できるＩＣです。また自動原点出しなどの最新機能を搭載しております。

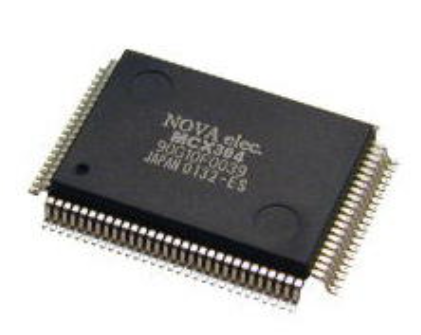

MCX304は、４軸のパルス列入力のサーボモータ、ステッピングモータを位置決め制御、速度制御できるＩＣです。また自動原点出しなどの最新機能を搭載しております。

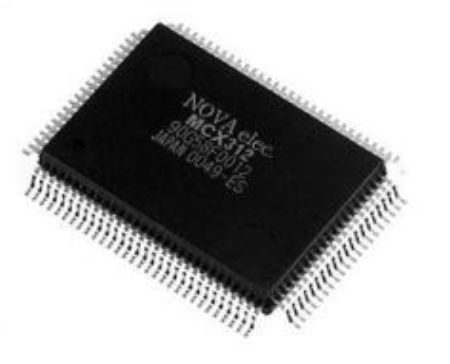

ＭＣＸ３１２は、１チップで２軸のパルス列入力のサーボモータ、ステッピングモータを制御できるＩＣです。各軸独立の位置決め制御、速度制御が可能です。また、２軸の直線補間、円弧補間、ビットパターン補間（ＣＰＵからのビットデータによる補間）を行うことができます。また、ＭＣＸ３１２を複数チップ連結して多軸直線補間を行うことができます。

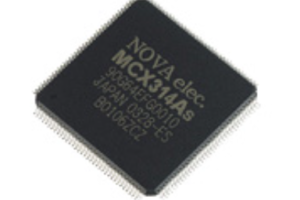

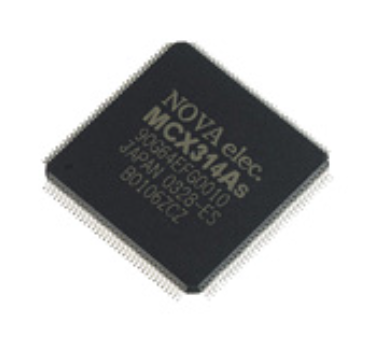

ＭＣＸ３１４Ａｓは、４軸のパルス列入力のサーボモータ、ステッピングモータを位置決め制御、速度制御、補間駆動制御する機能を１チップに納めたＩＣです。各軸独立の制御ができ、４軸中任意の２軸または３軸を選択して直線補間、円弧補間、ビットパターン補間、連続補間を行なうことも可能です。 。

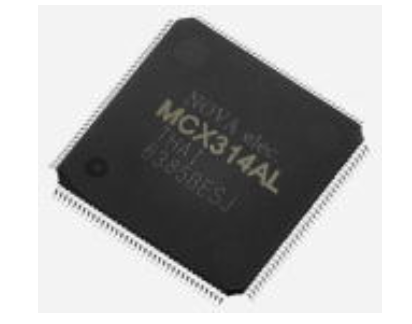

ＭＣＸ３１４ＡＬは、４軸のパルス列入力のサーボモータ、ステッピングモータを位置決め制御、速度制御、補間駆動制御する機能を１チップに納めたＩＣです。各軸独立の制御ができ、４軸中任意の２軸または３軸を選択して直線補間、円弧補間、ビットパターン補間、連続補間を行なうことも可能です。

MC8541Pは、高機能･4軸モータコントロールIC MCX514を搭載した、PCI bus対応の回路基板です。1ボードで4軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

補間機能を充実し、従来の2軸／3軸の直線補間、円弧補間、ビットパターン補間に加えて、4軸直線補間、4軸ビットパターン補間、ヘリカル補間を行うことができます。

MC8581Pは、高機能･4軸モータコントロールIC MCX514を２個搭載した、PCI bus対応の回路基板です。1ボードで8軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

補間機能を充実し、任意の軸で最大８軸の直線補間が可能です。また、円弧補間（最大２つ）、ヘリカル補間（最大２つ）、ビットパターン補間を行うことができます。

MC8022Pは、汎用4軸モーションコントロールIC “MCX304″を搭載した、PCI バス対応の回路基板です。1ボードで2軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

MC8042Pは、汎用4軸モーションコントロールIC “MCX304″を搭載した、PCI バス対応の回路基板です。1ボードで4軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

MC8082Pは、汎用4軸モーションコントロールIC “MCX304″を2個搭載した、PCI バス対応の回路基板です。1ボードで8軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

MC8043Pは、補間機能付き４軸モーションコントロールIC “MCX314As” を搭載した、PC/AT互換機PCI バス対応の回路基板です。 １ボードで４軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

また、４軸中、任意の２軸または３軸を選択して、２軸/３軸直線補間、CW/CCW 円弧補間、２軸/３軸ビットパターン補間 （CPUからのビットデータによる補間）を行うことが出来ます。

MC8082Peは、汎用4軸モーションコントロールIC “MCX304″を2個搭載した、PCI Express ×1対応の回路基板です。1ボードで8軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。
PCIバス対応ボード”MC8082P”からの置き換えも可能です。


MC8043Peは、補間機能付き４軸モーションコントロールIC “MCX314As” を搭載した、PCI Express ×1対応の回路基板です。 １ボードで４軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

また、４軸中、任意の２軸または３軸を選択して、２軸/３軸直線補間、CW/CCW 円弧補間、２軸/３軸ビットパターン補間 （CPUからのビットデータによる補間）を行うことが出来ます。

PCIバス対応ボード”MC8043P”からの置き換えも可能です。

MR540/580は、補間機能付き４軸モーションコントロールＩＣ･ＭＣＸ３１４ＡＬを搭載したUSB/LAN接続対応のモーションコントロールボードです。
MR540は４軸、MR580は８軸のサーボモータ、ステッピングモータを、各軸独立に位置決め制御または速度制御する事ができます。LAN/USBハブを介して最大16台（128軸）まで接続可能です。

MC8022Pは、汎用4軸モーションコントロールIC “MCX304″を搭載した、PCI バス対応の回路基板です。1ボードで2軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。

MR210AU/220AUは、モータコントロールIC “MCX302″を搭載し、パルス列入力のサーボモータ、またはステッピングモータを位置決め制御または速度制御するユニットです。EEPROMを内蔵し、各軸の動作パラメータと最大64個の位置データをプログラムすることができます。
MR210AUは1軸用、MR220AUは2軸用のユニットです。
