特徴
- ・C軸機能を含む旋盤用精密CNC製品
- ・磨耗補正や形状補正、自動オフセット測定を含む各種ツール機能

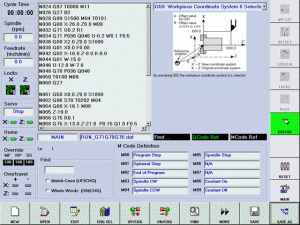

- ・パーツプログラミング容易化のためのG コードグラフィカル入力・編集機能
- ・2軸～4軸旋盤加工のための各種固定サイクル（Gコード）
用途
- ・NC旋盤
仕様
●有り | △次リリース時 | ―なし
| NC機能項目 | S100T | S120T |
|---|---|---|
| 制御軸数 | 3軸 | 4軸 |
| 同時制御軸数 | 3軸 | 4軸 |
| 軸名称 | X,Z,C | X,Y,Z,C |
| 設定単位 | 0.000000001 mm, 0.0000000001 inch | 0.000000001 mm, 0.0000000001 inch |
| フレキシブルフィードギヤ | ● | ● |
| インターロック | ● | ● |
| マシンロック | ● | ● |
| ストアードストロークチェック1 | ● | ● |
| バックラッシュ補正 | ● | ● |
| 早送り/切削送り別バックラッシュ補正 | ● | ● |
| 自動運転(メモリ) | ● | ● |
| DNC運転 | ● | ● |
| MDI運転 | △ | △ |
| ドライラン | ● | ● |
| シングルブロック | ● | ● |
| 手動連続送り(JOG) | ● | ● |
| 手動リファレンス点復帰 | ● | ● |
| ドッグ無しリファレンス点設定 | ● | ● |
| インクリメンタル送り | ● | ● |
| ジョグ,ハンドル同一モード | ● | ● |
| 位置決め | G00 | G00 |
| 切削送り（直線補間） | G01 | G01 |
| 円弧補間 | G02,G03 | G02,G03 |
| ドウェル | G04 | G04 |
| ねじ切り,同期送り | ● | ● |
| スキップ機能 | △ | △ |
| リファレンス点復帰 | ● | ● |
| リファレンス点復帰チェック | ● | ● |
| 第2リファレンス点復帰 | ● | ● |
| 早送り速度 | ● | ● |
| 早送りオーバーライド | 0~100% | 0～100％ |
| 毎分送り | ● | ● |
| 毎回転送り | ● | |
| 接線速度一定制御 | ● | ● |
| 切削送り速度のクランプ | ● | ● |
| 自動加減速 | ● | ● |
| 送り速度オーバーライド | ● | ● |
| 手動送り(JOG)速度オーバーライド | ● | ● |
| オーバーライドキャンセル | ● | ● |
| 手動毎回転送り | △ | △ |
| オプショナルブロックスキップ | ● | ● |
| アブソリュート/インクレメンタル指令 | ● | ● |
| 小数点入力・電卓形小数点入力 | ● | ● |
| 直径／半径指定(X軸) | ● | ● |
| 平面選択 | △（G18のみ） | △（G18のみ） |
| 座標系設定 | ● | ● |
| 座標系シフト | ● | ● |
| Gコード体系 | ● | ● |
| 23.サブプログラム | △ | △ |
| 単一形固定サイクル | ● | ● |
| 円弧半径R指定 | ● | ● |
| 補助機能 | ● | ● |
| 補助機能ロック | △ | △ |
| 工具機能(Tコード出力) | ● | ● |
| 工具補正個数 | ● | ● |
| 工具位置オフセット | ● | ● |
| 工具補正量カウンタ | △ | △ |
| 工具補正量測定直接入力 | △ | △ |
| 登録プログラム個数 | 無限 | 無限 |
| 現在位置表示 | ● | ● |
| プログラム表示 | ● | ● |
| 実加工速度表示 | ● | ● |
| 実主軸回転数・Tコード表示 | ● | ● |
| 記憶形ピッチ誤差補正 | ● | ● |
| 周速一定制御 | ● | ● |
| 刃先R補正 | ● | ● |
| PLCシステム | ● | ● |
| カスタムマクロ | ● | ● |
| 主軸位置決め | ● | ● |
Gコード
| G00 | 位置決め（早送り） |
|---|---|
| G01 | 直線補間 |
| G02 | 円弧補間/ヘリカル補間 CW |
| G03 | 円弧補間/ヘリカル補間 CCW |
| G04 | 遅延 |
| G09 | イグザクトストップ |
| G10 | プログラマブルデータ入力 |
| G20 | インチ入力 |
| G21 | ミリ入力 |
| G22 | ストアードストロークチェック機能オン |
| G23 | ストアードストロークチェック機能オフ |
| G25 | 主軸速度変動検出オフ |
| G26 | 主軸速度変動検出オン |
| G28 | リファレンス点への復帰 |
| G29 | リファレンス点からの復帰 |
| G30 | 第2リファレンス点復帰 |
| G32 | ネジ切り切削 |
| G40 | 工具半径補正キャンセル |
| G41 | 右方工具半径補正 |
| G42 | 左方工具半径補正 |
| G50 | スケーリングキャンセル |
| G52 | ローカル座標系設定 |
| G53 | 機械座標系選択 |
| G54 | ワーク座標系1選択 |
| G55 | ワーク座標系2選択 |
| G56 | ワーク座標系3選択 |
| G57 | ワーク座標系4選択 |
| G58 | ワーク座標系5選択 |
| G59 | ワーク座標系6選択 |
| G61 | イグザクトストップ・チェックモード |
| G64 | 切削モード |
| G65 | カスタムマクロ呼び出し |
| G70 | 仕上げサイクル |
| G71 | 長手荒削りサイクル |
| G72 | 端面荒削りサイクル |
| G73 | 閉ループ切削サイクル |
| G74 | カウンタータッピングサイクル |
| G75 | 端面荒削りサイクル |
| G76 | 端面突切りサイクル |
| G80 | 穴あけ用固定サイクルキャンセル |
| G83 | 正面ドリルサイクル |
| G84 | 正面タッッピングサイクル |
| G85 | ボーリングサイクル |
| G87 | 側面ドリルサイクル |
| G88 | 側面タッッピングサイクル |
| G89 | 側面ボーリングサイクル |
| G90 | アブソリュート指令 |
| G92 | ワーク座標系の設定 |
| G94 | 毎分送り |
| G96 | 周速一定制御 |
| G97 | 周速一定制御キャンセル |
| G98 | イニシャルレベル復帰 |
| G99 | R点レベル復帰 |
| G107 | 円筒補間 |
| G112 | 極座標補間モード |
| G113 | 極座標補間モードキャンセル |
| M00 | プログラム停止 |
| M01 | オプショナル停止 |
| M02 | プログラム終了 |
| M03 | 主軸正転 |
| M04 | 主軸逆転 |
| M05 | 主軸停止 |
| M08/M09 | クーラント オン/オフ |
| M98 | メインプログラムからのサブプログラム呼び出し |
